インダストリ , 計測・測定 AE74:マルチチャネル&多機能測定システムのテスト

AE74 Figure1必然的に推進される電子テストと測定は、多チャンネルおよび多機能機器の方向に動き続けています。テスト対象の電子デバイスは、時間の一貫性を維持しながら、より高速でより多くの測定を行う必要がある並列およびアレイトポロジを使用して、複雑さを増し続けています。

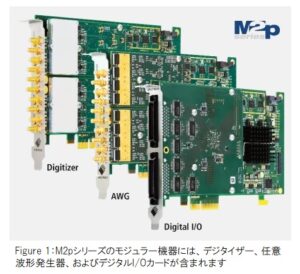

PCベースのテストおよび測定製品の大手サプライヤーであるSpectrum Instrumentationは、PCIeカードの完全なラインナップを備えています。図1に示すM2pシリーズにより、経済的なマルチチャネルテストシステムを作成できます。M2pシリーズは、アナログ信号取得用のデジタイザ、アナログ信号生成用の任意波形発生器(AWG)、および高速デジタル信号の取得または生成の両方が可能なデジタルI/Oカードの、3つの異なる計装クラスで39の異なる製品を提供します。

この記事では、いくつかのテストアプリケーションのマルチチャネル/多機能テストシステムで製品をどのように使用できるかを調査します。



産業用モーター制御

AE74 Figure2電気モーターは、現代の電子機器がどのように変化したかを示す良い例です。1990年代以降、モーター、特に産業用モーターは、電力線駆動から電子ベースのモータードライブに移行しました。使用中のモーターの90%を占める750ワット未満のモーターのような小さなモーターでさえ、現在は電子モータードライブを使用しています。典型的なモーターコントローラーを見てみましょう(Figure 2)。

モーターコントローラーは、スイッチモード電源のように動作します。 主電源を整流およびフィルタリングして、主電源ACをDCバスに変換します。ポータブルデバイスモーターは、バッテリーを使用してDCバスに電力を供給します。このDCバスは、パルス幅変調(PWM)信号を使用してモーターを駆動するスイッチングインバーターに電力を供給します。DCモーターの場合、インバーターはモーターの整流にも使用されます。次に、速度センサーと角度位置センサーがモーターの速度とトルクをフィードバックして、フィードバック制御ループを完成させます。コントローラのマイクロプロセッサは、アナログ信号とデジタル信号の両方を備えたミックスドシグナルデバイスです。 シリアルインターフェースは、マイクロプロセッサと、コントローラディスプレイ、EEPROM、VCO、DACなどの補助デバイスとの間で通信します。

この環境は、M2pシリーズのモジュラー機器に最適です。デジタイザは、アナログ信号を取得、表示、分析できます。 デジタルI/Oモジュールは、アドレスバスやデータバスで使用されるようなデジタル信号に対しても同じことができます。AWGは、取得した信号または数学的に作成された信号のいずれかに基づいてセンサー信号をシミュレートできます。実際の例として、ポータブルハンドツールで使用される3相ブラシレスDC(BLDC)モーターの電圧と電流を測定することを検討してください。相電圧と電流は、最大125 MS/sでサンプリングする16ビット、8チャネルのM2p.5968-x4デジタイザを使用して取得されました。デジタイザは、Figure 3に示すように、測定からのデータの表示と分析にも使用されるSpectrum Instrumentations SBench6ソフトウェアによって制御されました。

AE74 Figure3

10 MS/sのサンプリングレートで40msの取得期間は、モーター回転の約1.6周期をキャプチャします。アナログディスプレイ2(中央上部)のカーソルは、左側の情報パネルに表示される25ミリ秒の回転周期を測定します。 これは、40Hzまたは毎分2400回転の回転周波数に変換されます。電圧波形は、台形制御と呼ばれることもある6段階転流の特性を示しています。 転流は、現在の波形でも1回転あたり6つの「パルス状」の波形セグメントとして観察されます。電圧波形は、PWM電圧波形の切り替えられた性質を示しています。下の行の水平方向に拡大されたビューは、個々のパルス波形を示しています。アナログディスプレイ7(中央下)のカーソルは、スイッチング周波数を20kHzとして測定します。 インバーターセクションはフローティングであり、アース(アース)を参照せず、3相デルタ接続は6つの差動チャネルを使用します。つまり、システムに2つのデジタイザーカードを必要とする12のシングルエンドチャネルです。

AE74 Figure4

モーターコントローラーは、ホール効果センサーの出力を使用してモーター速度とシャフトの角度位置を決定します。 センサーは、モーターハウジング内に120°間隔で配置された3つのホール効果トランスデューサーで構成されています。センサーには、各ホール効果トランスデューサーからの3つのデジタル出力があります。Figure 4に示すように、ホール効果センサーの3つのフェーズは、M2p.7515-x4デジタルI/Oカードを使用して取得できます。M2p7515-x4は、最大125 MS/sのサンプルレートで最大32のデジタルチャネルを取得または出力できます。 M2pシリーズには、最大16の異なるカード(デジタイザ、AWG、およびデジタルI/Oモジュール)を混合および同期(共通のクロックおよびトリガー信号を共有)して時間相関測定システムを形成できるM2p-Star-Hubというオプションもあります。

AE74 Figure5

3つのホール効果センサーのデジタル出力は、回転周期を6つのサブ周期に分割し、それぞれが60°の回転の範囲内にあります。図の下部にある色付きのボックスオーバーレイは、モーターアーマチュアの1回転中に発生する6つのセンサー出力状態を示しています。 ホール効果センサーにより、モーターコントローラーはモーター速度と角度位置を決定できます。6つのセンサー状態を使用してモーター巻線を整流し、回転を維持します。32ビット幅のデジタルI/Oモジュールは、Figure 5に示すように、パラレルデジタルバスを調査することもできます。デジタル信号は、ビット単位またはバスビューのいずれかで表示できます。バスビューの注釈は、16進数、8進数、2進数、または符号付きまたは符号なしの10進数形式で表示できます。



ソース応答テスト

増幅器、フィルター、受信機、デジタルインターフェースなどの一部の電子機器は、テストのために外部から励起する必要があり、信号源と測定器が必要です。モジュラーデジタイザーとモジュラー任意波形発生器(AWG)は、帯域幅、サンプルレート、およびメモリで構成できる複数のソースチャネルと測定チャネルで利用できます。2つの製品を1つのシステムに組み合わせることで、広範囲のテスト要件を満たすための非常に費用効果が高く効率的な方法が提供されます。

この例では、Spectrum M2p.5968-x4 16ビットデジタイザとM2p.6568-x4、8チャネル125MHz、16ビット、任意波形発生器で構成される刺激応答テストシステムを使用します。位相余裕は重要な性能指数であり、閉ループ制御システムの安定性を示すのに役立ちます。 これは、開発およびデバッグ中に電源で行われる最も一般的な設計検証測定の1つです。 位相マージンの測定は、デジタイザと信号ソースの両方を必要とするソース応答測定の一例です。

位相マージンは、ループがユニティゲインを持つ周波数での開回路制御ループの入力と出力の間の位相差です。360°の位相シフトを伴うユニティゲインは、不安定な振動状態です。

この測定はフィードバック制御ループの開ループ特性を特徴づけますが、ほとんどの場合、閉ループ構成で測定されます。 Figure 6のブロック図は、閉ループ構成を維持しながら、位相やゲインマージンなどの開ループ特性を測定するための一般的な手法を示しています。

AE74 Figure6

この例では20オームの小さな拡散抵抗が、回路の通常の動作を妨げないポイントで制御ループに挿入されます。 AWGからの小さな正弦波信号がトランスを介して注入され、周波​​数が変化するにつれて、デジタイザで電圧を測定することにより、ループ周辺のゲインと位相差を決定できます。ループゲインは、チャネル2で測定されたループ出力をチャネル1で測定されたループ入力で割った比率です。

位相差もループ入力と出力の間で直接測定されます。 正弦波の周波数は、入力波形と出力波形が等しくなるまで変化します(ユニティゲイン、0dB)。この周波数での位相差は、ループの位相マージンです。 この測定で遭遇する最大の困難は、電源のスイッチングノイズの存在下で遭遇する小さな電圧を正確に決定することであることに注意してください。ノイズの影響は、平均化、正弦波励起との同期、または信号のフィルタリングによって大幅に減らすことができます。 この例では、Spectrum SBench6ソフトウェアは、Figure 7に示すように、測定前に両方の信号に20kHzのローパスフィルターを適用します。

AE74 Figure7

位相差は、遅延にユニティゲイン周波数を掛けたものに360°を掛けたものとして計算されます。また、入力波形と出力波形の形状は、ループが正弦波励起によってオーバードライブされていないことを示す良い指標であることに注意してください。オーバードライブは、非正弦波の波形として表示されます。

測定された位相マージン-14.85°は非常に低いです。 PWMコントローラの補償ネットワークを調整することにより、位相マージンが増加しました。結果をFigure 8に示します。位相マージンは–40.6°に増加しました。 これにより、システムの安定性が大幅に向上します。

AE74 Figure8



シミュレーション

一部の開発状況では、現在手元にないシステム要素が必要です。 不足している部品が利用可能になるまで作業を停止するのではなく、AWGを使用して不足している要素をシミュレートすることができます。AWGは、分析的に、またはデジタイザやオシロスコープから波形をインポートすることにより、非常に多様な波形を生成できます。

例として、Figure 9に示す心電図(ECG)信号があります。波形が取得されると、振幅とオフセットを変更することで波形を変更できます。 他の波形は、波形と算術的に組み合わせることができます。波形をフィルタリングすることもできます。 これらの変更のいずれかを行った後、結果の出力をAWGにインポートできます。

AE74 Figure9

AWGは、出力される波形にリアルタイムの変化を生成することもできます。テスト手順に必要なすべての波形をすぐにロードし、AWGのシーケンスモードを使用して必要に応じて選択できます。 これにより、複数のジェネレータを切り替える必要がなくなったり、新しい波形のロードにかかる時間がなくなったりするため、テスト速度が大幅に向上します。

AE74 Figure10

波形セグメントのリアルタイム制御により、さまざまなテストニーズに適応した応答を簡単に提供できます。測定されたテスト結果はシーケンスの順序を変更する可能性があり、これはテスト手順を停止せずに発生する可能性があります。 これは、測定されたパフォーマンスに基づいてテスト条件を変更できる適応型テストを可能にするため、最も強力な利点です。

RFID、イーサネット、または自動車タイプのアプリケーションで発生する可能性のあるマンチェスターエンコードのシリアルデータストリームを出力することを検討してください。 メッセージの内容は、Figure 10に示すように、AWGシーケンスモードを使用してオンザフライで変更できます。

この例では、データ内容が異なる4つのパケットがあります。波形の数は、AWGで使用可能な波形メモリによってのみ制限されます。 1つのパケットが出力されているときに、次に出力されるパケットがコンピュータ制御によって選択されます。 選択されたパケットはキューに入れられ、現在のパケットが終了した後にシームレスに出力されます。 したがって、この例では、テスト中に4つのパケットのいずれかをオンデマンドで出力できます。



まとめ

複数のM2pシリーズモジュラー機器、デジタイザ、AWG、またはデジタルI/Oカードをテストシステムで使用して、インタラクティブに動作し、混合モードの信号取得とソースを提供できます。スターハブモジュールを使用して、3つのモジュラー機器クラスすべてをリンクして、位相安定同期を実現できます。ハーフサイズのPCI Expressx4モジュールであるため、M2pカードはPCシステムに直接インストールできます。 PCIeバスを使用すると、CPUおよびGPUとの間で、最大700Mバイト/秒の速度でデータを転送できます。モジュール設計、高速データ転送、高度な処理技術へのアクセスの組み合わせにより、非常に強力なマルチチャネル、多機能のテストおよび測定システムを簡単に作成できます。M2pシリーズ製品は、Spectrum InstrumentationのSBench6ソフトウェアでサポートされており、さまざまなサードパーティソフトウェアパッケージとプログラミング言語を使用してプログラミングできます。
