Intel系プロセッサXPedite8271
Intel Core i7プロセッサ & PolarFire SoC FPGA搭載 CPUボード (3U VPX)
概要
XPedite8271は、SOSAに準拠し、Core i7シリーズプロセッサを搭載した3U VPXタイプのCPUボードです。
第13世代Intel® Core™ i7シリーズ（旧Raptor Lake-P）プロセッサを搭載したXPedite8271は、高性能と省電力に加え、最大限のデータおよび情報保護を必要とするアプリケーションに最適です。
この3U VPX-REDIモジュールは、SecureCOTS™テクノロジーとMicrosemi® PolarFire™ System-on-Chip（SoC）FPGAを統合し、データの改ざんや盗聴を防ぐカスタム機能をホストすることで、厳格なセキュリティ機能が求められる場合に最適なソリューションを提供します。
XPedite8271は、100GBASE-KR4ポート×1、25GBASE-KRポート×1、1000BASE-KXイーサネットポート×1を備え、高速かつ効率的なI/Oを提供します。 64GBのLPDDR5 ECC SDRAMをサポートし、Intel® Core™ i7プロセッサーへのx4 PCI Express接続を含むXMCサイトを搭載することで、さらなる拡張機能を提供します。
XPedite8271は、演算負荷の高いアプリケーション向けのSOSAペイロードプロファイルをターゲットとしており、高演算性能と消費電力の両立が求められるアプリケーションに最適です。
Wind River VxWorksおよびX-ES Enterprise Linux (XEL)ボードサポートパッケージ(BSP)もご利用いただけます。
- 仕様
-
プロセッサ Intel Core i7シリーズ (旧Raptor Lake-P) メモリ 64GB LPDDR5 OS VxWorks, Linux タイプ 3U VPX 温度範囲 -40 ～ +85℃(L5: Conduction Cool) - 特徴
- ▮ 第13世代 Intel®Core™i7シリーズ（旧Raptor Lake-P）プロセッサーサポート
▮ SecureCOTS™ テクノロジーを使用して設計されており、強化されたセキュリティとトラステッド コンピューティングをサポート
▮ Microsemi® PolarFire™ SoC FPGA、256 MB SPI NOR フラッシュ搭載
▮ 3U VPX (VITA 46) モジュール
▮ 複数の VITA 65 OpenVPX™ スロットプロファイルと互換
▮ VITA 48 準拠の耐久性強化設計実装 (REDI)
▮ 64 GB の LPDDR5 ECC SDRAM
▮ 256 GBのUFS NANDフラッシュ
▮ PCI Express x4インターフェイスと背面 I/O サポートを備えた XMC サイト
▮ 1x 100GBASE-KR4 イーサネットポート
▮ 2x 25GBASE-KR イーサネットポート
▮ 1x 1000BASE-KX イーサネットポート
▮ 2x PCI Express x4 Gen4 インターフェイス
▮ 2x メンテナンス用シリアルポート
▮ AMPSペイロードプロファイルMODA3-16.6.11-1-F2C-に準拠したSOSA準拠
(E18-E15)(P4F-P4F)(E2)(G2)
▮ WindRiver VxWorks BSPサポート
▮ X-ES Enterprise Linux (XEL) BSPサポート - ▮ X-ES社の耐環境仕様レベル
- MADE IN USA 【組込みボードのリーディングサプライヤ】
Extreme Engineering社は、ISO 9001、J-STD、および IPC 規格に認定されたプロセスに従って、最も過酷な環境で重要なミッションをサポートする組み込みコンピューティング製品を米国内で製造しています。
製品検査、組み立て、テスト、および修理サービスは、ウィスコンシン州ヴェローナにある Extreme Engineering本社工場で行っており、温度、湿度、ESD制御された最先端の60,000平方フィートの製造施設を所有しています。プリント回路基板 (PCB) 製造、PCBアセンブリ、およびCNC機械加工については、米国が所有および運営する企業と提携しており、PCB製造およびアセンブリに関する IPCクラス3要件を満たすことができるベンダーとのみ協力しています。Extreme Engineering社の製造手順は材料の調達から生産まで、スピードと柔軟性のため最適化されています。
- 耐環境仕様の設計と製造プロセス
Extreme Engineering社は、軍事、航空宇宙、および工業用アプリケーション向けの組込みコンピューティングソリューションを提供しています。これらのアプリケーションは、長期にわたる過酷な環境条件が要求されます。クラス最高の方法を使用して、製品が極端な温度、衝撃、振動、および環境で確実に動作することを保証します。
すべてのExtreme社製品は、すべてのインターフェイスの機能テストを含む正式な受け入れテスト手順(ATP)に従って受け入れテストを実施します。また、製品の高耐久化レベルに従って環境認定試験(EQT)も実行します。これには通常、関連する軍事または業界規格に対する温度、衝撃、および振動試験が含まれます。EQTには、プログラムの要件を満たすために、湿度や高度などの追加のテストが含まれる場合があります。また、製造プロセスの一環としてユニットごとに環境ストレススクリーニング(ESS)を完了します。ESSのレベルは、お客様のニーズによって異なりますが、製品の動作温度範囲の定格に満たない部品が製品に含まれている場合は、温度上昇スクリーニング(TUS)も実行します。Extreme社の製造工場および環境試験施設は、ISO 9001規格に認定されたプロセスに従って、迅速なターンアラウンドと厳格な品質管理を実現します。
- アプリケーション例
Extreme Engineering社の製品は、防衛・ミリタリアプリケーションに加えて、国土安全保障、公安、災害復旧、半導体製造、データセンター、鉄道などで使用されています。- ▮ ミサイル誘導
▮ ソフトウェア無線 (SDR)
▮ レーダー処理
▮ シグナルインテリジェンス (SIGINT)
▮ 戦闘管理システム
▮ 宇宙管制センター
▮ 地雷探知
▮ ターゲット認識と検証
▮ 訓練用機器
▮ ヴェトロニクス（軍用車両電子機器）
▮ 車載モバイルアドホックネットワーク (軍事、公安、警察、消防)
▮ 移動指令センター (軍事、警察、災害復旧)
▮ 半導体製造装置
▮ 航空機シミュレーター
▮ 工業用制御機器
▮ データセンター
▮ ビデオ監視とセキュリティ
▮ 電力の監視と制御
▮ 鉄道システムと列車制御
▮ モバイルおよび組み込みネットワーク (旅客および貨物列車、トラック輸送、重工業、鉱業、石油およびガス探査、スマート グリッド)

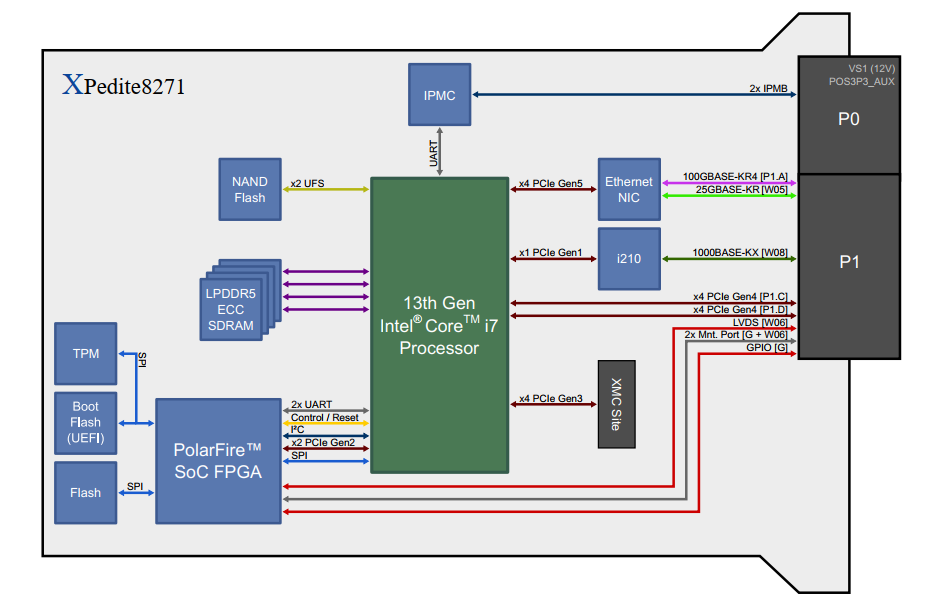

ブロック図
スペック
| ▮ プロセッサ | |
| デバイス | Intel 13th Gen Core i7シリーズ（旧Raptor Lake-P） |
| ▮ メモリ | |
| 64GB LPDDR5 ECC SDRAM 256GB UFS NAND flash 64MB NOR boot flash 64kB EEPROM |
|
| ▮ セキュリティマネジメント | |
| • Microsemi® PolarFire™ SoC FPGA、256 MB SPI NOR フラッシュ搭載 • SecureCOTS™ テクノロジーを使用して設計されており、強化されたセキュリティとトラステッド コンピューティングをサポート • システム電圧監視、パワーオン/リセット制御、不揮発性書き込み保護制御 • トラステッド プラットフォーム モジュール (TPM) 2.0 • IPMI コントローラー (IPMC)、Tire 1, Tire 2, Tier 3モードをサポート |
|
| ▮ VPX (VITA 46) P0 I/O | |
| IPMI コントローラへの 2 つの IPMB 接続 | |
| ▮ VPX (VITA 46) P1 I/O | |
| 1x P1.A への100GBASE-KR4 イーサネットポート 1x 25GBASE-KR イーサネットポート 1x 1000BASE-KX イーサネットポート 2x PCI Express Gen4 x4インターフェイス 1x FPGA LVDSペア 2x シリアル ポート、ソフトウェアで LVTTL または RS-232 に設定可能 1x シングルエンド FPGA GPIO |
|
| ▮ ソフトウェアサポート | |
| UEFIファームウェア WindRiver VxWorks BSP X-ES Enterprise Linux (XEL) BSP *Windows ドライバーおよびその他のOSについてはお問い合わせください |
|
| ▮ XMCサイト | |
| 1x PCI Express Gen3 x4インタフェース | |
| ▮ 耐環境製品 | |
| 耐環境仕様レベル：Level L5 コンダクションクール | |
