概要

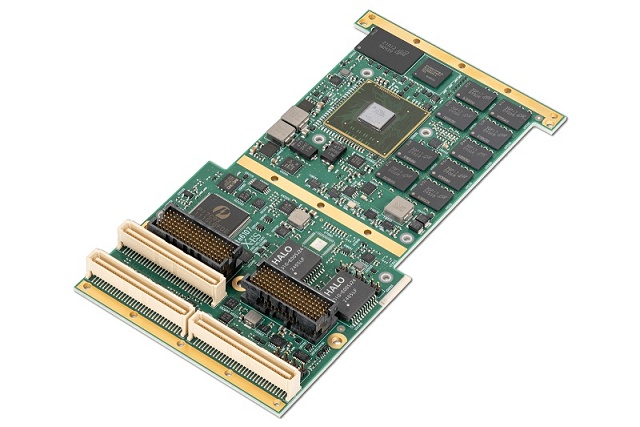

XPedite6107は、NXP QorIQ T2081/T1042/T1022 プロセッサを搭載した PMC/XMCタイプの CPUボードです。
XPedite6107は、XMCおよびPrPMCフォームファクタで提供され、NXP（旧Freescale）のQorIQベースのT2081、T1042、またはT1022プロセッサをサポートします。T2081プロセッサは、T2080プロセッサと同等の性能をより小型のパッケージで実現し、T1042およびT1022とピン互換性があります。
XPedite6107は、複数のプロセッササポート、豊富なI/Oオプション、および最大8GBのDDR3 ECC SDRAMをサポートします。 T2081プロセッサを使用した場合、最大1.8GHzで動作する8つの仮想コア（うち4つはデュアルスレッド）e6500コアによって最高のパフォーマンスを発揮します。各e6500コアはNXP AltiVecテクノロジーベースのSIMDエンジンを実装しており、DSPレベルの浮動小数点演算性能と豊富なソフトウェアライブラリを提供します。T1042プロセッサは、最大1.4GHzで動作する4つのe5500コアを搭載し、低消費電力の代替オプションとなります。T1022は、最大1.4GHzで動作する2つのe5500コアを搭載し、最も低消費電力の構成を提供します。
- 仕様
-
プロセッサ NXP QorIQ T2081/T1042/T1022 メモリ 8GB DDR3 OS VxWorks, Linux タイプ PMC/XMC 温度範囲 -40 ～ +85℃(L5: Conduction Cool) - 特徴
- ▮ NXP（旧Freescale）QorIQ T2081プロセッサ（最大1.8GHzのPower Architecture® e6500仮想コア8基搭載）
▮ NXP QorIQ T1042プロセッサ（最大1.4GHzのPower Architecture® e5500コア4基搭載）
▮ NXP QorIQ T1022プロセッサ（最大1.4GHzのPower Architecture® e5500コア2基搭載）
▮ e6500コアあたり128ビットSIMD AltiVecエンジン
▮ コンダクションクール
▮ 最大8GBのDDR3 ECC SDRAM
▮ 最大512MBのNORフラッシュ（冗長構成）
▮ 最大32GBのNANDフラッシュ
▮ 1x P15接続のPCI Express Gen2 x4インターフェース
▮ 1x PrPMC PCIインターフェース
▮ 2x ギガビットイーサネット
▮ 2x RS-232/422/485シリアルポート
▮ 2x USB 2.0ポート
▮ 2x SATAポート（T2081構成ではオプション）
▮ Linux BSPサポート
▮ WindRiver VxWorks BSPサポート
▮ Green Hills INTEGRITY BSPサポート - ▮ X-ES社の耐環境仕様レベル
- MADE IN USA 【組込みボードのリーディングサプライヤ】
Extreme Engineering社は、ISO 9001、J-STD、および IPC 規格に認定されたプロセスに従って、最も過酷な環境で重要なミッションをサポートする組み込みコンピューティング製品を米国内で製造しています。
製品検査、組み立て、テスト、および修理サービスは、ウィスコンシン州ヴェローナにある Extreme Engineering本社工場で行っており、温度、湿度、ESD制御された最先端の60,000平方フィートの製造施設を所有しています。プリント回路基板 (PCB) 製造、PCBアセンブリ、およびCNC機械加工については、米国が所有および運営する企業と提携しており、PCB製造およびアセンブリに関する IPCクラス3要件を満たすことができるベンダーとのみ協力しています。Extreme Engineering社の製造手順は材料の調達から生産まで、スピードと柔軟性のため最適化されています。
- 耐環境仕様の設計と製造プロセス
Extreme Engineering社は、軍事、航空宇宙、および工業用アプリケーション向けの組込みコンピューティングソリューションを提供しています。これらのアプリケーションは、長期にわたる過酷な環境条件が要求されます。クラス最高の方法を使用して、製品が極端な温度、衝撃、振動、および環境で確実に動作することを保証します。
すべてのExtreme社製品は、すべてのインターフェイスの機能テストを含む正式な受け入れテスト手順(ATP)に従って受け入れテストを実施します。また、製品の高耐久化レベルに従って環境認定試験(EQT)も実行します。これには通常、関連する軍事または業界規格に対する温度、衝撃、および振動試験が含まれます。EQTには、プログラムの要件を満たすために、湿度や高度などの追加のテストが含まれる場合があります。また、製造プロセスの一環としてユニットごとに環境ストレススクリーニング(ESS)を完了します。ESSのレベルは、お客様のニーズによって異なりますが、製品の動作温度範囲の定格に満たない部品が製品に含まれている場合は、温度上昇スクリーニング(TUS)も実行します。Extreme社の製造工場および環境試験施設は、ISO 9001規格に認定されたプロセスに従って、迅速なターンアラウンドと厳格な品質管理を実現します。
- アプリケーション例
Extreme Engineering社の製品は、防衛・ミリタリアプリケーションに加えて、国土安全保障、公安、災害復旧、半導体製造、データセンター、鉄道などで使用されています。- ▮ ミサイル誘導
▮ ソフトウェア無線 (SDR)
▮ レーダー処理
▮ シグナルインテリジェンス (SIGINT)
▮ 戦闘管理システム
▮ 宇宙管制センター
▮ 地雷探知
▮ ターゲット認識と検証
▮ 訓練用機器
▮ ヴェトロニクス（軍用車両電子機器）
▮ 車載モバイルアドホックネットワーク (軍事、公安、警察、消防)
▮ 移動指令センター (軍事、警察、災害復旧)
▮ 半導体製造装置
▮ 航空機シミュレーター
▮ 工業用制御機器
▮ データセンター
▮ ビデオ監視とセキュリティ
▮ 電力の監視と制御
▮ 鉄道システムと列車制御
▮ モバイルおよび組み込みネットワーク (旅客および貨物列車、トラック輸送、重工業、鉱業、石油およびガス探査、スマート グリッド)

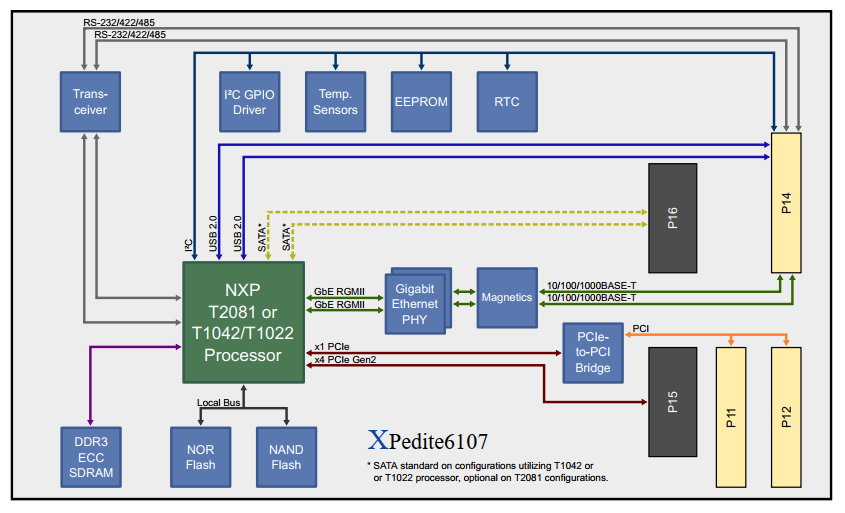

ブロック図
スペック
| ▮ プロセッサ |
| NXP QorIQ T2081 with eight virtual Power Architecture e6500 cores at up to 1.8GHz 128bit SIMD AltiVec engine per e6500 core NXP QorIQ T1042 with four Power Architecture e5500 cores at up to 1.4GHz NXP QorIQ T1022 with teo Power Architecture e5500 cores at up to 1.4GHz IEEE 754 Floating-Point Unit support |
| ▮ メモリ |
| 最大8 GB DDR3 ECC SDRAM 最大512 MB NOR flash 最大32 GB NAND flash |
| ▮ PrPMCインタフェース |
| 66/33MHz PCI 32bit バスインタフェース |
| ▮ XMC P15 I/O |
| 1x PCI Express Gen2 x4インタフェース |
| ▮ PMC P14 I/O |
| 2x 10/100/1000BASE-Tイーサネットポート 2x RS-232/422/485シリアルポート 2x USB2.0ポート 3.3V GPIO |
| ▮ XMC P16 I/O |
| 2x SATAポート 3Gb/s （T2081構成オプション） |
| ▮ ソフトウェアサポート |
| VxWorks BSP Linux BSP Green Hills INTEGRITY-178 BSP |
| ▮ 耐環境仕様 |
| 耐環境仕様レベル：Level L5 コンダクションクール |
