概要

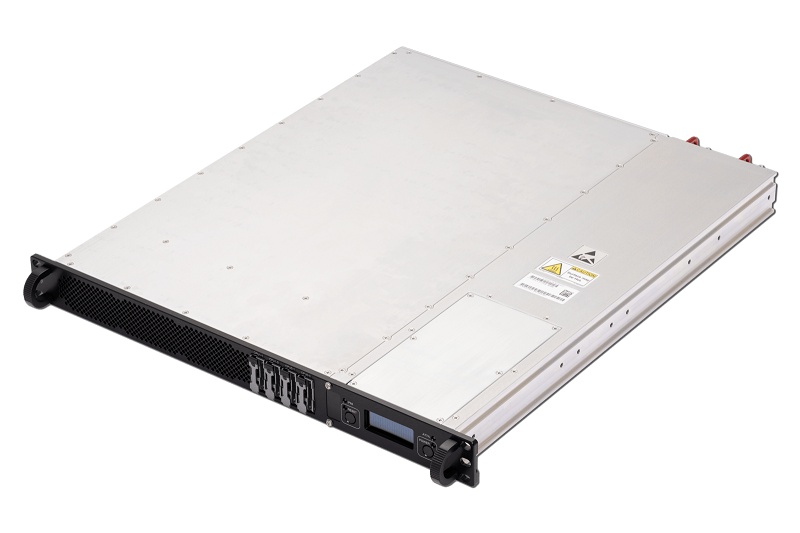

XPand9320は、Intel Xeon D-2800 （旧Eddy Lake）プロセッサを搭載した 1UのラックマウントセキュリティPCサーバです。
XPand9320は、ラックマウントサーバーとして、セキュリティ、性能、柔軟性において業界最高水準の組み合わせを実現しています。本製品は、2基のIntel® Xeon® D-2800シリーズ（開発コード名：Eddy Lake）プロセッサに加え、結合されたAMD Versal® Prime VM1402セキュリティACAP、および4つの100ギガビットイーサネットポートを搭載しています。
標準的な1Uラックマウント・フォームファクタを採用し、PCI Express Gen4対応の拡張スロットを備えたXPand9320は、真のオープン・システム・アーキテクチャ（OSA）設計に基づいています。また、堅牢化設計が施されているため、改造や追加の強化を行うことなく、過酷な環境下での運用が可能です。
X-ES Enterprise Linux (XEL) および Linux Yocto 用のボード・サポート・パッケージ（BSP）が標準で提供されます。
- 仕様
-
プロセッサ Intel Xeon D-2800 x2 FPGA 1x Versal Prime VM1402 OS Linux タイプ 1U 19″ラックマウント - 特徴
- ▮ 1Uセキュアラックマウントサーバ
▮ デュアルIntel Xeon D-2800シリーズプロセッサをサポート
▮ AMD Versal® Prime VM1402 セキュリティ ACAP を統合
▮ PCI Express Gen4 x16対応のフルハイト・フルレングス（FHFL）・シングルスロット拡張スロット
▮ PCI Express Gen4 x16インターフェース対応のOCP 3拡張スロット x1
▮ 堅牢な設計
▮ 最大128GB DDR4 ECC SDRAM（合計最大256GB）
▮ 100Gb イーサネットポート x4
▮ 10/100/1000BASE-Tイーサネットポート x2
▮ FPGA用1000BASE-Tイーサネットポート x2
▮ IPMC用10/100BASE-TXイーサネットポート x2
▮ USB 2.0ポート x3
▮ RS-232シリアルポート x4
▮ USB-Cハブ上のクアッドUART 2基によるRS-232ポート x8
▮ フロントパネル着脱式ストレージ（E1.Sベイ x4、各ベイはPCIe x4 Gen3対応）
▮ IPMIサポート
▮ リダンダント電源
▮ X-ES Enterprise Linux（XEL）BSP
▮ Versalサブシステム用Linux Yocto BSP
- MADE IN USA 【組込みボードのリーディングサプライヤ】
Extreme Engineering社は、ISO 9001、J-STD、および IPC 規格に認定されたプロセスに従って、最も過酷な環境で重要なミッションをサポートする組み込みコンピューティング製品を米国内で製造しています。
製品検査、組み立て、テスト、および修理サービスは、ウィスコンシン州ヴェローナにある Extreme Engineering本社工場で行っており、温度、湿度、ESD制御された最先端の60,000平方フィートの製造施設を所有しています。プリント回路基板 (PCB) 製造、PCBアセンブリ、およびCNC機械加工については、米国が所有および運営する企業と提携しており、PCB製造およびアセンブリに関する IPCクラス3要件を満たすことができるベンダーとのみ協力しています。Extreme Engineering社の製造手順は材料の調達から生産まで、スピードと柔軟性のため最適化されています。
- 耐環境仕様の設計と製造プロセス
Extreme Engineering社は、軍事、航空宇宙、および工業用アプリケーション向けの組込みコンピューティングソリューションを提供しています。これらのアプリケーションは、長期にわたる過酷な環境条件が要求されます。クラス最高の方法を使用して、製品が極端な温度、衝撃、振動、および環境で確実に動作することを保証します。
すべてのExtreme社製品は、すべてのインターフェイスの機能テストを含む正式な受け入れテスト手順(ATP)に従って受け入れテストを実施します。また、製品の高耐久化レベルに従って環境認定試験(EQT)も実行します。これには通常、関連する軍事または業界規格に対する温度、衝撃、および振動試験が含まれます。EQTには、プログラムの要件を満たすために、湿度や高度などの追加のテストが含まれる場合があります。また、製造プロセスの一環としてユニットごとに環境ストレススクリーニング(ESS)を完了します。ESSのレベルは、お客様のニーズによって異なりますが、製品の動作温度範囲の定格に満たない部品が製品に含まれている場合は、温度上昇スクリーニング(TUS)も実行します。Extreme社の製造工場および環境試験施設は、ISO 9001規格に認定されたプロセスに従って、迅速なターンアラウンドと厳格な品質管理を実現します。

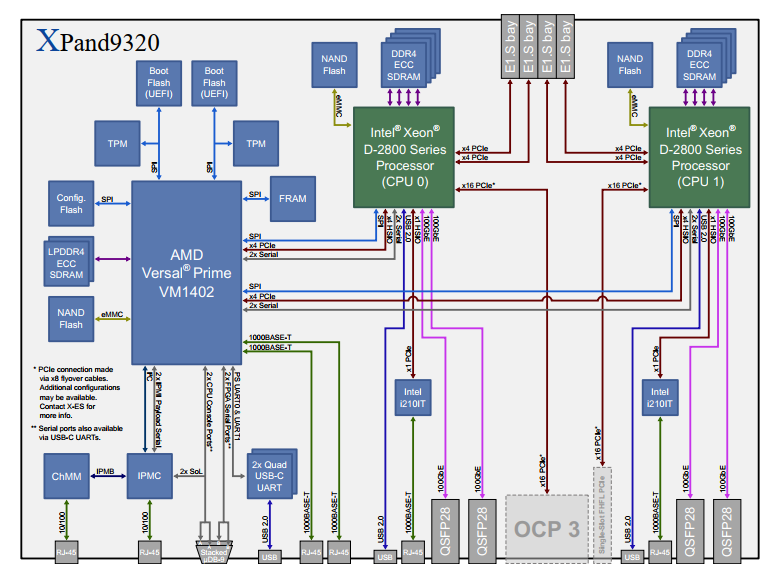

ブロック図
スペック
| ▮ プロセッサ |
| CPU：Intel Xeon D-2800 (旧Eddy Lake) シリーズ ×２ メモリ：128GB DDR4 ECC SDRAM (4ch)、合計256GB最大 |
| ▮ リアI/O |
| 100GbE (QSFP cage)：4 10/100/1000BASE-T：2 1000BASE-T (FPGA)：2 10/100BASE-TX (IPMC)：2 USB2.0：3 RS-232：4 RS-232 (quad UART x2) USB-C hub |
| ▮ ストレージ |
| E1.Sベイ (x4 Gen3 PCIe)：4 256GB eMMC SSD (per CPU, one FPGA)：3 |
| ▮ IPMI |
| PICMG 3.0 R3.0-based IPMIサポート |
| ▮ PCIe拡張スロット |
| Gen4 x16：1 （full-height full-length） OCP 3 (x16 PCIe Gen4)：1 |
| ▮ FPGA |
| AMD (Xilinx) Versal Prime VM1402セキュリティACAP 16GB LPDDR4 ECC SDRAM 2x 1000BASE-Tイーサネット 4Gbit QSPI FPGAコンフィグflash 1x PCIe x4 Gen3 (each processor) |
| ▮ ソフトウェア |
| X-ES Enterprise Linux (XEL) BSP Linux Yocto BSP for Versal subsystem *その他OSにつきましてはお問い合わせください |
| ▮ 環境条件 |
| 動作温度：0 ~ +55℃ 保存温度：-40 ~ +85℃ |
| ▮ フォームファクタ |
| 1U ラックマウントサーバー (20インチ奥行) 寸法：508.0mm(L) x 442.7mm(W) x 44.5mm(H) |
