概要

画像をクリックすると拡大します。

メーカーホームページ

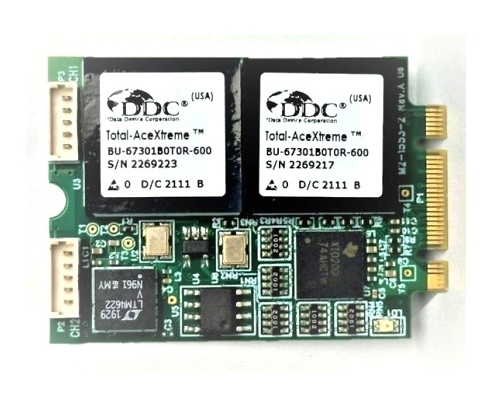

M.2-1553-2は、MIL-STD-1553規格に準拠したM.2タイプのIOボードです。 DDC製Total-AceXtremeコントローラを搭載しており、Bus Controller又は同時バスモニタ機能を備えたRemote Terminalとして使用できます。デュアルコントローラは、トランシーバとトランスフォーマーを内蔵したデュアル冗長チャネルを備えています。コントローラは、最大31個のRTアドレスを同時にエミュレートできます。RTモードのM.2-1553-2は、RTアドレス、T/R、サブアドレスでフィルタリングできます。ボードサイズは30mm x 42mmです。オプションで温度拡張にも対応していますので、搭載など過酷な環境でご利用いただけます。

仕様

インタフェース	MIL-STD-1553B
ドライバ	Windows, Linux, VxWorks
タイプ	M.2

特徴

▮ M.2 PCI Express x1レーンインターフェース
▮ M.2 3042 Key B&M

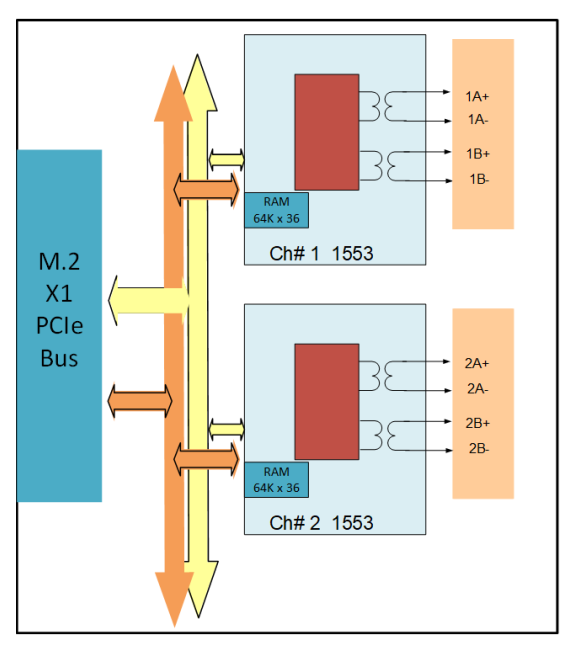

▮ デュアル冗長MIL-STD-1553 Total-AceXtremeコントローラー×2 (A/Bチャネル)
▮ マルチプロトコルサポート：MIL-STD-1553A/B STANAG-3838およびMIL-STD-1760
▮ チャネルあたり2MB RAM
▮ バスコントローラー、同時バスモニター付きリモートターミナル
▮ IRIG-106 Chapter 10モニター
▮ 最大31個のRTアドレスを同時にエミュレート
▮ RTアドレス、T/Rビット、サブアドレスに基づくフィルタリング
▮ トランス結合
▮ 利用可能なソフトウェア：Cライブラリ、Windows、Linux、VxWorks

MADE IN USA 【アリゾナの組込みボードサプライヤ】

Alphi Technology社は、1988年に米国アリゾナ州Tempeにて設立された組込みシステム向けのI/Oソリューションサプライヤです。
Alphi社の製品は、DSP、FPGA、SCADA、MIL-STD-1553B、ARINC-429、データ収集、ネットワーキング、シリアル、組み込みコントローラ、デジタルサーボコントロール、およびPowerPCベースのプロセッサボードなど様々な機能を、CompactPCI、PMC、XMC、PCI、Mini-PCI、PCIe-Mini、M.2、VMEBus、Industry Packモジュールなどのフォームファクタで提供することができます。また、カスタムインテグレーションや古いシステムを維持するための製造中止ボードの互換品設計など独自の技術で柔軟に対応します。
