概要

画像をクリックすると拡大します。

メーカーホームページ

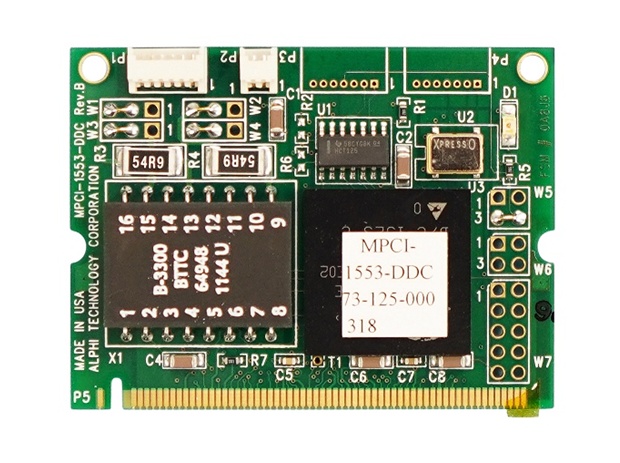

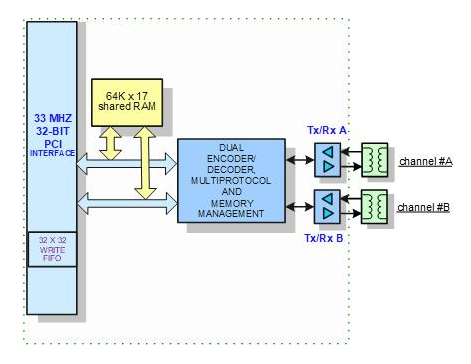

MPCI-1553-DDCは、MIL-STD-1553規格に準拠したMini PCIタイプのIOボードです。 DDC製BU-65864コントローラを搭載しており、Bus Controller又はRemote Terminalとして使用できます。1台のコントローラに２つの冗長チャネルと内蔵トランシーバが搭載されています。コントローラはチャネルAとチャネルBの両方にトランシーバを内蔵しています。このボードには、両チャネル用のオンボードトランスが搭載されています。ボードタイプはMini PCIタイプです。インダストリアル温度環境に対応していますので、搭載など過酷な環境でご利用いただけます。

仕様

インタフェース	MIL-STD-1553A/B
ドライバ	Windows, Linux, VxWorks
タイプ	Mini PCI Type III

特徴

▮ デュアル冗長（A/Bチャネル）1553通信コントローラ
▮ 32ビット/33MHz PCIインターフェース
▮ DDCチップ BU-65864
▮ プログラマブルバスコントローラ、リモートターミナル、またはモニターターミナルモード
▮ マルチプロトコルサポート：MIL-STD-1553A/B, STANAG 3838, MIL-STD-1760, MacAir
▮ +3.3V動作およびロジック
▮ ロングスタブまたはショートスタブをサポート
▮ 低消費電力
▮ オンチップトランシーバ
▮ 10、12、16、または20MHzのシステムクロックを選択可能
▮ 利用可能なソフトウェア：Cライブラリ、Windows、Linux、VxWorks

MADE IN USA 【アリゾナの組込みボードサプライヤ】

Alphi Technology社は、1988年に米国アリゾナ州Tempeにて設立された組込みシステム向けのI/Oソリューションサプライヤです。
Alphi社の製品は、DSP、FPGA、SCADA、MIL-STD-1553B、ARINC-429、データ収集、ネットワーキング、シリアル、組み込みコントローラ、デジタルサーボコントロール、およびPowerPCベースのプロセッサボードなど様々な機能を、CompactPCI、PMC、XMC、PCI、Mini-PCI、PCIe-Mini、M.2、VMEBus、Industry Packモジュールなどのフォームファクタで提供することができます。また、カスタムインテグレーションや古いシステムを維持するための製造中止ボードの互換品設計など独自の技術で柔軟に対応します。
