概要

画像をクリックすると拡大します。

メーカーホームページ

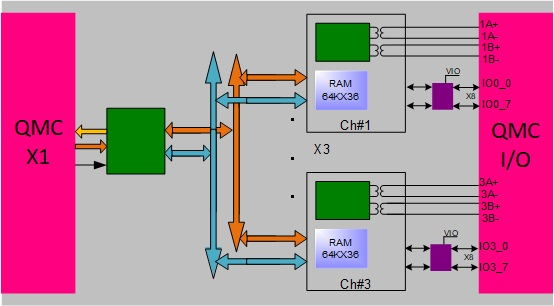

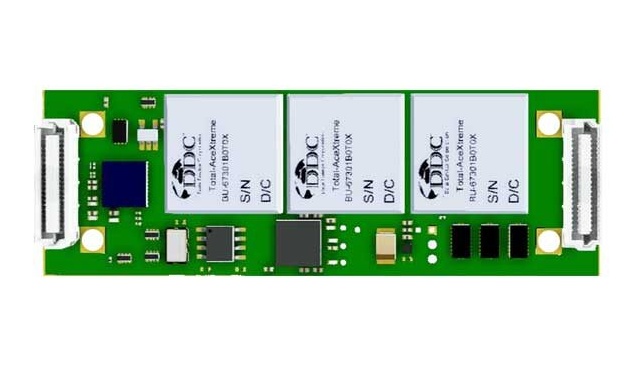

QMC-1553-3は、MIL-STD-1553規格に準拠したQMCタイプのIOボードです。 DDC製Total-AceXtremeコントローラを搭載しており、Bus Controller又は同時バスモニタ機能を備えたRemote Terminalとして使用できます。デュアルコントローラは、トランシーバとトランスフォーマーを内蔵したデュアル冗長チャネルを備えています。コントローラは、最大31個のRTアドレスを同時にエミュレートできます。RTモードのQMC-1553-3は、RTアドレス、T/R、サブアドレスでフィルタリングできます。ボードサイズは30mm x 42mmです。オプションで温度拡張にも対応していますので、搭載など過酷な環境でご利用いただけます。サイズはQMC 26 x 78mmです。

仕様

インタフェース	MIL-STD-1553B
ドライバ	Windows, Linux, VxWorks
タイプ	QMC

特徴

▮ QMC PCI Express x1レーンインターフェース
▮ 堅牢な組み込みアプリケーション向けに、最大3つのデュアル冗長MIL-STD-1553チャネルを提供するコンパクトなQMCモジュール
▮ マルチプロトコルサポート：MIL-STD-1553A/B STANAG-3838およびMIL-STD-1760
▮ チャネルあたり2MB RAM (64Kx36)
▮ プログラマブルモード：バスコントローラー、同時バスモニター付きリモートターミナル
▮ IRIG-106 Chapter 10モニター
▮ 最大31個のRTアドレスを同時にエミュレート
▮ RTアドレス、T/Rビット、サブアドレスに基づくフィルタリング
▮ トランス結合
▮ 最大24個のLVTTL/TTL I/O、3.3V/5V設定可能
▮ 利用可能なソフトウェア：Cライブラリ、Windows、Linux、VxWorks

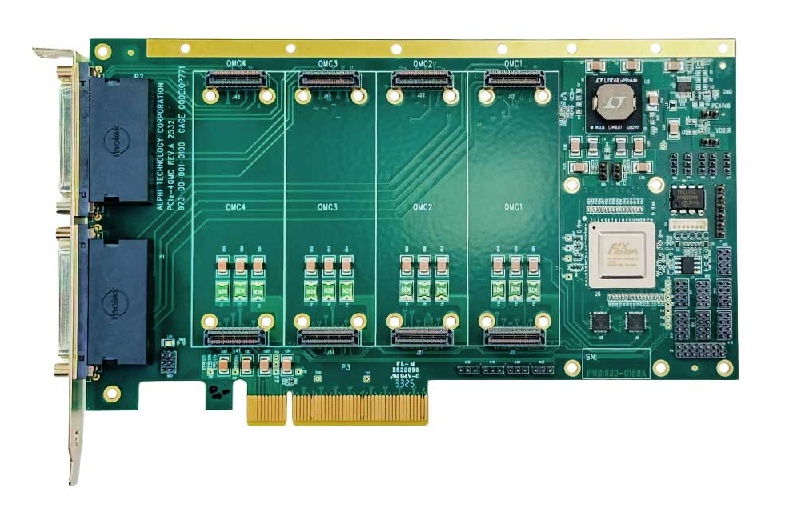

PCIe-4QMC キャリアボード（オプション）

QMCモジュール搭載用のキャリアボードをご用意しています。

PCIe-4QMCキャリアは、最大4つのシングル幅VITA 93（QMC）メザニンモジュールを搭載できるPCIeキャリアボードです。ワークステーション、サーバー、または組み込みPCプラットフォームに、高速I/O、信号処理、および通信機能を統合します。各QMCサイトは、オンボードスイッチを介して専用のPCIe Gen4 x4インターフェースで接続され、優れたスループットとモジュール式の柔軟性を提供します。空冷式と伝導冷却式のメカニカルオプションにより、商用環境と過酷な環境の両方での導入をサポートします。

・最大4個のシングル幅VITA-93 QMCモジュールをサポート
・PCIe Gen4 x8ホストインターフェース（Gen3フォールバック互換）
・PCIe r1.0a / 1.1 / 2.0 / 3.0との下位互換
・QMCスロットあたり最大PCIe Gen4 x4レーンを提供
・各QMCスロット（スロット1～スロット4）はPx2 I/Oインターフェースを備え、スロットあたり最大40ペアのシングルエンドまたは20ペアの差動接続をサポート
・ホストおよびI/O用にサイトごとにVITA-93デュアルコネクタ構成を採用
・高密度コネクタによるフロントパネルI/O
・サイトごとにヒューズ付き電源保護機能を搭載
・フルハイト、ハーフサイズPCIeフォームファクタ：111.15mm (4.376インチ) x 167.65mm (6.6インチ)
・空冷式および伝導冷却式のオプションを用意

MADE IN USA 【アリゾナの組込みボードサプライヤ】

Alphi Technology社は、1988年に米国アリゾナ州Tempeにて設立された組込みシステム向けのI/Oソリューションサプライヤです。
Alphi社の製品は、DSP、FPGA、SCADA、MIL-STD-1553B、ARINC-429、データ収集、ネットワーキング、シリアル、組み込みコントローラ、デジタルサーボコントロール、およびPowerPCベースのプロセッサボードなど様々な機能を、CompactPCI、PMC、XMC、PCI、Mini-PCI、PCIe-Mini、M.2、VMEBus、Industry Packモジュールなどのフォームファクタで提供することができます。また、カスタムインテグレーションや古いシステムを維持するための製造中止ボードの互換品設計など独自の技術で柔軟に対応します。
