概要

画像をクリックすると拡大します。

メーカーホームページ

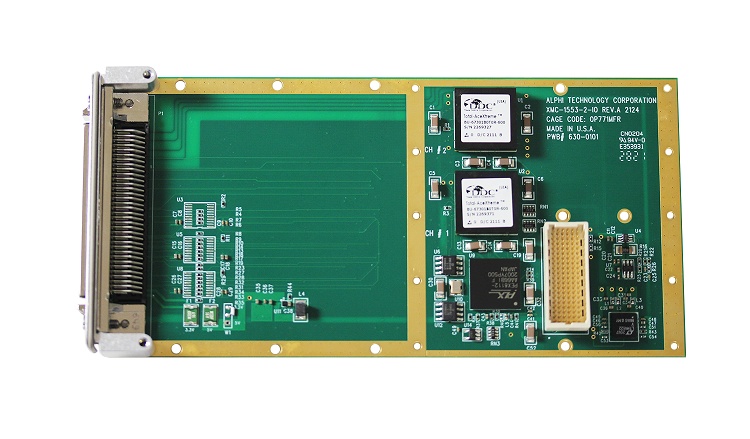

XMC-1553-2-IOは、2CHリダンダントのMIL-STD-1553を搭載したXMCタイプのIOボードです。 DDC製 Total-ACE通信デバイスを1553バスコントローラ、または同時バスモニタ機能を備えたリモートターミナルとして使用します。デュアルコントローラは、トランシーバとトランスフォーマを内蔵したデュアル冗長チャネルを備えています。コントローラは、最大31個のRTアドレスを同時にエミュレートできます。RTモードのXMC-1553-2-IOは、RTアドレス、T/R、サブアドレスでフィルタリングできます。このボードは16個のデジタルI/O TTLレベルをサポートします。 ボードタイプはXMCで拡張温度範囲で提供されます。

仕様

インタフェース	MIL-STD-1553A/B
ドライバ	Windows, Linux, VxWorks
タイプ	XMC (VITA61又はVITA42)

特徴

▮ XMC VITA61又はVITA42を選択可能
▮ PCI Express x1レーン
▮ デュアルリダンダントMIL-STD-1553コントローラ２基搭載（A/Dチャンネル）
▮ マルチプロトコルサポート：MIL-STD-1553A/B, STANAG-3838, MIL-STD-1760
▮ 2MB RAMメモリ/ch
▮ モード：バスコントローラ、同時バスモニター付きリモートターミナル
▮ IRIG-106 Chapter 10モニター
▮ 最大31個のRTアドレスを同時にエミュレート
▮ RTアドレス、T/Rビット、サブアドレスに基づくフィルタ
▮ トランス結合型
▮ IRIG-Bデジタル入力
▮ 16chのデジタルディスクリートI/O
▮ 2chのデジタル出力

MADE IN USA 【アリゾナの組込みボードサプライヤ】

Alphi Technology社は、1988年に米国アリゾナ州Tempeにて設立された組込みシステム向けのI/Oソリューションサプライヤです。
Alphi社の製品は、DSP、FPGA、SCADA、MIL-STD-1553B、ARINC-429、データ収集、ネットワーキング、シリアル、組み込みコントローラ、デジタルサーボコントロール、およびPowerPCベースのプロセッサボードなど様々な機能を、CompactPCI、PMC、XMC、PCI、Mini-PCI、PCIe-Mini、M.2、VMEBus、Industry Packモジュールなどのフォームファクタで提供することができます。また、カスタムインテグレーションや古いシステムを維持するための製造中止ボードの互換品設計など独自の技術で柔軟に対応します。
