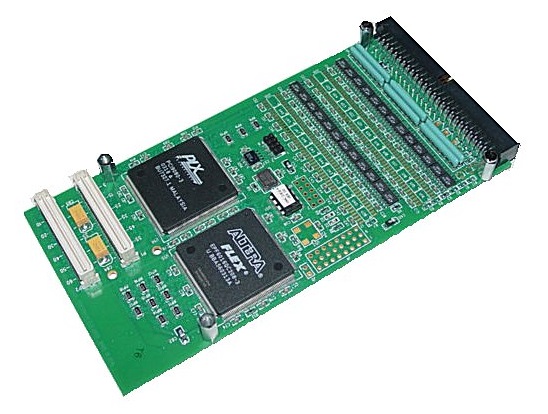

パラレルIOボードPMC-DIO24

24bit LVDSパラレルI/Oボード(PMC)

概要

PMC-DIO24は、24bitのディスクリートI/Oボードです。 ホストインタフェースはPCIベースであり、外部I/Oインターフェイスには50ピンコネクタを介してアクセスできます。外部インターフェースには、入力または出力として任意にプログラムできる24個のI/Oが含まれています。24のプログラム可能なI/Oは、それぞれ8つの信号からなる3つのグループ(ポートA、ポートB、ポートC)に分けられます。ポートAおよびBは、それぞれすべて入力またはすべて出力としてプログラム可能です。 ポートCは、入力または出力として個別にプログラム可能です。1つの追加信号は、外部クロックを生成するように構成することも、追加入力として使用することもできます。
仕様
インタフェース RS422/485/LVDS
チャンネル数 24bit
ドライバ Windows, Linux
タイプ PMC
特徴
▮ 24bitの入出力ボード
▮ RS422/485差動I/OトランシーバまたはLVDS差動I/Oトランシーバ
▮ ツイストペアリボンケーブルを介して簡単にアクセスできる50ピンのフロントパネルコネクタ
▮ さまざまな外部高速デバイスに接続可能
▮ PCI32bit, 33MHzサポート
▮ バーストモードで132MB/sのPCI転送レートをサポート
▮ Windows, Linuxドライバを利用可能
MADE IN USA 【航空宇宙産業都市Huntsvilleの組込みボードプロバイダ】
General Standards社は、1990年に米アラバマ州Huntsvilleで設立された組込み市場向けのI/Oボードプロバイダです。PMC、PCI、VME、PC/104、cPCI などのさまざまなフォームファクタで、最高性能のアナログI/O、デジタルI/O、およびシリアルI/O 製品を開発および製造しています。
General Standards社の製品は、防衛産業、航空宇宙、民間企業、研究所、大学などさまざまな分野で広く利用されており、ラボユーズの温度環境から過酷な温度環境までサポートすることができます。



関連商品

スペック

インタフェース RS422 / 485 / LVDS
チャンネル数 24bit
ホストインタフェース PCI32bit, 33MHz
ドライバ Windows, Linux
動作温度 0 ~ +55℃
保存温度 -40 ~ +85℃
相対湿度 0 ~ 80% *結露無し
高度 10,000ft
フォームファクタ PMC
