概要

画像をクリックすると拡大します。

メーカーホームページ

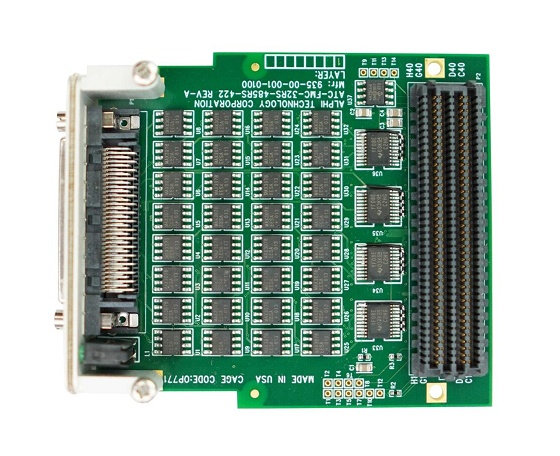

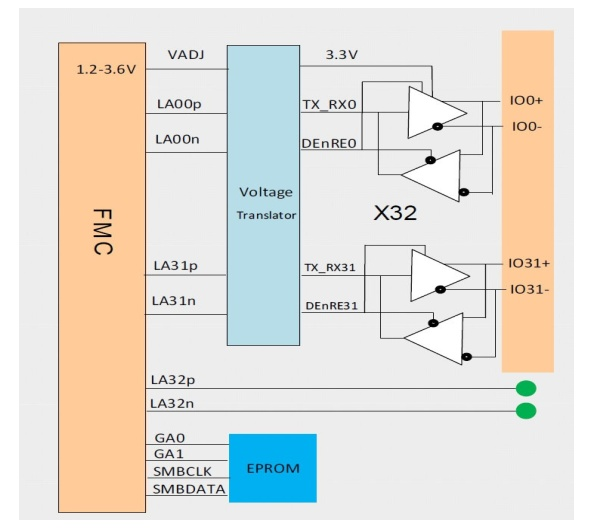

FMC-32RS-422は、32チャンネルのRS-422（又は485）を搭載したFMCタイプのインタフェースボードです。 FMC（VITA 57.1）コネクタを介してFPGAベースのキャリアボードに搭載し、32チャンネルの構成可能なRS-422/RS-485差動I/Oチャネルを提供します。このボードは最大16Mbpsの速度をサポートし、FPGAとの互換性を確保するために1.2V～3.6Vの調整可能な電圧で動作します。入出力は、VHDCI-68コネクタですべてのチャネルへの外部アクセスを提供します。その他の機能として、電圧監視用のLEDと、システム構成用のI²C EEPROMがあります。

仕様

インタフェース	RS-422/485(32ch差動）
タイプ	FMC

特徴

▮ FMC ANSI/VITA 57.1 10mmメザニンボード
▮ FPGAボードにダイレクトに接続可能
▮ 32差動チャンネルRS-422/485トランシーバー
▮ データレート：最大16Mbps
▮ ESD保護：±15kV
▮ フェイルセーフ：入力がオープン、ショート、またはアイドル状態の場合、ロジック配出力を保証
▮ レシーバヒステリシス：100mV（ノイズ耐性向上）
▮ Windows、Linuxドライバーサポート

MADE IN USA 【アリゾナの組込みボードサプライヤ】

Alphi Technology社は、1988年に米国アリゾナ州Tempeにて設立された組込みシステム向けのI/Oソリューションサプライヤです。
Alphi社の製品は、DSP、FPGA、SCADA、MIL-STD-1553B、ARINC-429、データ収集、ネットワーキング、シリアル、組み込みコントローラ、デジタルサーボコントロール、およびPowerPCベースのプロセッサボードなど様々な機能を、CompactPCI、PMC、XMC、PCI、Mini-PCI、PCIe-Mini、M.2、VMEBus、Industry Packモジュールなどのフォームファクタで提供することができます。また、カスタムインテグレーションや古いシステムを維持するための製造中止ボードの互換品設計など独自の技術で柔軟に対応します。
