概要

画像をクリックすると拡大します。

メーカーホームページ

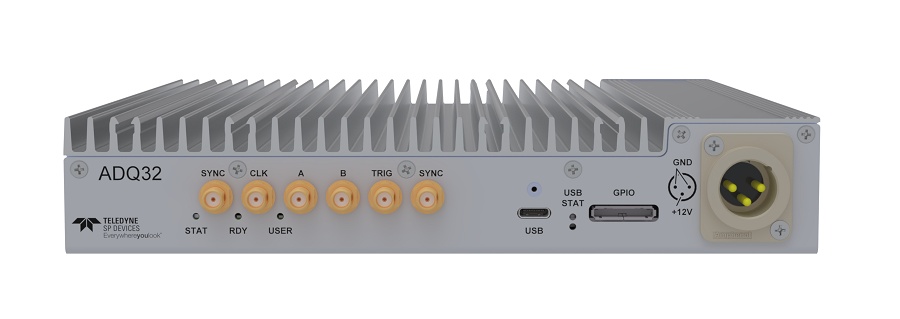

ADQ3-USBは、ADQ3xシリーズA/Dコンバータを搭載した USB接続 高速A/Dボックスです。 ADQ3-USBは、USB 3.2経由でPCへの高速データ転送向けに設計された、コンパクトで省スペースなスタンドアロンデジタイザです。オンボードFPGAはリアルタイムデジタル信号処理によりデータレートを低減し、USB 3.2の帯域幅制限下でも性能を損なうことなくシームレスな動作を実現します。そのため、ADQ3-USBはPCIeスロットを持たないミニPCやノートパソコンでの使用に適しており、質量分析計などのスペースが限られた環境向けに、コンパクトなソリューションの開発を可能にします。アナログ性能をさらに向上させるために、デジタイザを検出器の近くに配置することで、信号反射を最小限に抑え信号品質を維持できます。 Windows、Linuxサポート。

仕様

A/Dコンバータ	1GHz～10GHzサンプリング
周波数帯域	2.5GHz（※モデルにより異なる）
FPGA	1x Kintex Ultrascale
ドライバ	Windows, Linux
タイプ	USBボックス

特徴

▮ ホストPCへのデータ転送速度は最大2GB/s
▮ オンボードのFPGA信号処理によりデータ量を低減
▮ ファームウェア開発キット及びファームウェアパッケージを利用可能
▮ ファンレス動作を実現する堅牢な機械設計
▮ 検出器の近くに設置すればアナログ性能を最適化可能
▮ プラグアンドプレイで直ぐに利用可能
▮ 19インチラックに2台並べて設置することもできます
▮ WindowsとLinuxをサポート

DBS（デジタルベースラインスタビライザー）

Digital Baseline Stabilizer (DBS) テクノロジは、時間領域アプリケーション用のすべてのファームウェアパッケージに組み込まれています。ベースラインの変動を高精度でリアルタイムに除去し、測定の中断やキャリブレーション信号を必要とせずにバックグラウンドで動作します。DBSは、不要な変動を除去してベースラインを安定させ、そのレベルをユーザー定義の目標値に調整します。これにより、最小のパルスを捕捉し、ダイナミックレンジを拡大し、パルス解析の精度を向上させることができます。

ハイテク技術立国スウェーデンのボードサプライヤ

Teledyne SP Devices社は、業界をリードするデータ取得および信号発生器を設計・製造するハイテク技術立国スウェーデンのボードメーカーです。特許取得済みのキャリブレーションロジック、最新のA/Dコンバータ、FPGAテクノロジを利用して、比類のない高いサンプリングレートと分解能の組み合わせを実現しています。製品は、さまざまなアプリケーション固有の機能と組み込みのリアルタイム信号処理機能を備えています。これにより、お客様はパフォーマンスのボトルネックを克服し、市場投入までの時間を短縮し、幅広いアプリケーション分野でシステムレベルの利点を提供できます。Teledyne SP Devices社製品は、分析機器、リモートセンシング、科学機器、医療画像処理などさまざまな業界で採用されています。
Teledyne Technologies社の計測器部門の一部として、SP Devices社はその技術アクセス、エンジニアリングの卓越性、および重要なノウハウを拡大し、それによって高性能ボードおよびシステムレベルソリューションの世界をリードする長期的サプライヤーとしての地位を強化しています。
