19”ラックマウントデータレコーダModel RTR 2746

200MHz A/D & 800MHz D/A搭載 データレコーダ

概要

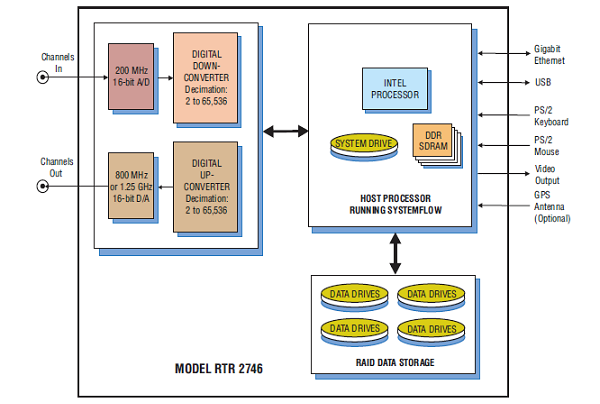

Model RTR 2746 は、200MHz A/Dコンバータおよび 800MHz D/Aコンバータを搭載したデータレコーダです。 帯域幅80MHzのIF信号を取得し、記録することができます。また、記録したデータを再生する事ができます。高い振動と動作温度に耐えるように設計された RTR 2746 は、頑丈なシステムを必要とするミリタリ、航空機、UAV等のアプリケーションを対象としています。スケーラブルな A/D、D/A、および SSD (ソリッド ステート ドライブ) ストレージを備えた RTR 2746 は、最大3.2 GB/secのレートでデータストリーミングするように構成されます。RTR 2746 は、Pentek社の高性能Virtex-6ベースの Cobaltボードを使用しており、オプションのデジタル ダウンコンバージョン機能でチャネル数の柔軟性を提供します。また、オプションの 16bit 1.25GHz D/Aコンバータとデジタル アップコンバージョンにより、記録された信号をリアルタイムで再生できます。A/D サンプリング レート、DDC デシメーションと帯域幅、D/A サンプリング レート、および DUC 補間は、GUI で選択可能な パラメータであり、広範囲の信号を記録および再生できる完全にプログラム可能なシステムを提供します。さらに、オプションの GPS time&positionスタンプにより、ユーザーはこの重要な信号情報を記録できます。OSはWindowsに対応しており専用のGUIが付属していますので、その日から直ぐにデータを取得することができます。 気象レーダ、合成開口レーダ、パルスレーダ、フェーズドアレイレーダ、デジタルビームフォーミング、無線通信、ターゲット認識等の記録系に最適です。
仕様
A/Dコンバータ 200MHz, 16bit, 8ch
D/Aコンバータ 800MHz, 16bit, 8ch
帯域幅 80MHz
ストレージ容量 46TB
OS Windows
タイプ 19″ ラックマウント
温度範囲 0 ~ +50℃
特徴
SystemFlowイメージ❖ 振動・衝撃の条件下で動作する耐環境設計
❖ 4U 19インチの頑丈なラックマウントPCサーバーシャーシ
❖ Windows®7 Professionalワークステーションと高性能Intel®Core i7プロセッサー
❖ 最大8chの200 MHz 16ビット A/Dコンバータを搭載
❖ 80 MHzの記録・再生信号帯域幅
❖ 700 MHzまでのIF周波数の記録/再生が可能
❖ 最大3.2 GB/sのリアルタイム記録レート
❖ リムーバブルSSDドライブ
❖ 最大46TBのRAIDストレージ
❖ 0/1/5/6/10/50のRAIDレベルサポート
❖ SystemFlow® GUI計測パネルにより直感的な操作が可能
❖ アプリケーション開発のためのAPIライブラリ提供
❖ ファイルヘッダにタイムスタンプとレコーディングパラメータを記録可能
❖ 2~65,536のDDCデシメーションおよびDUC補間レンジ
❖ オプションのGPS時間と位置のスタンプ
SystemFlow GUIソフトウェア操作説明ビデオ

TALONデータレコーダの概要プレゼンテーション(英語)

関連商品

スペック

■ OS Windows 7 Professional 64bit
■ CPUとメモリ Intel Core i7、6GB DDR
■ ストレージ容量 3.8TB / 7.6TB / 15.3TB / 30.7TB / 46TB SSD
■ RAIDレベル 0 / 1 / 5 / 6 / 10 / 50(オプション選択)
■ 入力コネクタとレベル SSMC, +8dBm
■ A/Dサンプリングレート 10 MHz ~ 200 MHz
■ DDCデシメーション範囲 2 ~ 65,536
■ 出力コネクタとレベル SSMC, +4dBm
■ D/Aサンプリングレート 800 MHz max.
■ DUCインターポレーション範囲 2 ~ 65,536
■ 動作温度 0 ~ +50℃
■ 保存温度 -40 ~ +85℃
■ 湿度 5 ~ 95%(結露なきこと)
■ 振動 10 ~ 20 Hz: 0.02 inch peak、20 ~ 500 Hz: 1.4 g peak acceleration
■ 衝撃 15G max. (11 msec, half sine wave)
■ 電源 100 ~ 240 VAC, 50 ~ 60 Hz, 500 W max.
■ サイズ 4Uラックマウント(48.3 W x 53.3 D x 17.8 H cm)
