概要

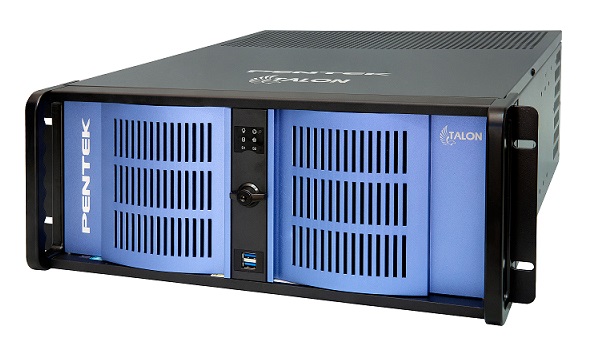

Model RTR 2628 は、6GHz RFチューナ を搭載した8chのRFデータレコーダです。
8チャンネルの位相コヒーレントRF信号記録を提供し、最大6GHzまでの任意のRF信号を取得し、80MHzの帯域幅で記録することができます。各入力チャネルには、250MHz, 16bit A/Dと、2~65,536のデシメーションを備えたFPGAベースのデジタルダウンコンバータが含まれています。記録レートは最大3.2GB/sの記録速度でリアルタイムにディスクストリーミングできます。OSはWindowsに対応しており専用のGUI(RF Scanner GUI)が付属していますので、その日から直ぐにデータを取得することができます。フェーズドアレイやビームフォーミングなどマルチチャンネルのアレイアンテナシステムに最適です。
- 仕様
-
RF入力周波数 30MHz ～ 6GHz A/Dコンバータ 250MHz, 16bit, 8ch 帯域幅 80MHz ストレージ容量 122TB OS Windows タイプ ラックマウントPC 温度範囲 0 ～ +50℃ - 特徴
- ▮ 8チャンネルの位相同期RF記録器
▮ シグナルインテリジェンス、フェーズドアレイレーダ、ビームフォーミング、DF (方向探知)システムに最適
▮ 30MHz~6GHzのRF周波数を記録可能
▮ 80MHzの帯域幅
▮ 8ch RFチューナは、位相同期または個別チューニング可能
▮ 8ch 250MHz 16bit A/Dコンバータ搭載
▮ デジタルダウンコンバータ(DDC)内蔵 (間引き率：2~65,536)
▮ 3.2GByte/sのリアルタイム記録レート
▮ 4U 19インチラックマウントシャーシ採用
▮ IntelプロセッサベースのWindowsワークステーション
▮ フロントパネルリムーバブルSSDドライブ
▮ 最大122TBのRAIDディスクアレイ
▮ シグナルビューアツールを備えた「SystemFlow」GUIソフトウェア
▮ GPSタイムスタンプ、位置情報オプション
- ソフトウェア無線のパイオニア
Pentek社は、1986年に米国New Jerseyで設立された高速リアルタイム記録システム、データ取得とI/O、DSP (デジタル信号処理) および SDR (ソフトウェア無線) のリーディングサプライヤです。
30年以上にわたり、多くのミリタリプログラムや商用市場で顧客の要求を満たすボードとレコーディングシステムを設計および構築しており、ラボ向けおよび耐環境の高性能COTSボードと記録システムソリューションを提供しています。Pentek社の製品は、AMC、cPCI、FMC、PCIe、PMC、XMC、VME、VPX等の各種フォームファクタのボードレベル製品とポータブル、ラックマウント、SFF（スモールフォームファクタ）の記録システムを米国内で設計・製造しています。レーダー、通信、SIGINT、ビームフォーミング、ソフトウェア無線、SATCOM市場向けに広く供給しており、長期的な製品の可用性とライフサイクルサポートを提供します。
- 関連資料
- ▪ 新製品カタログ2022

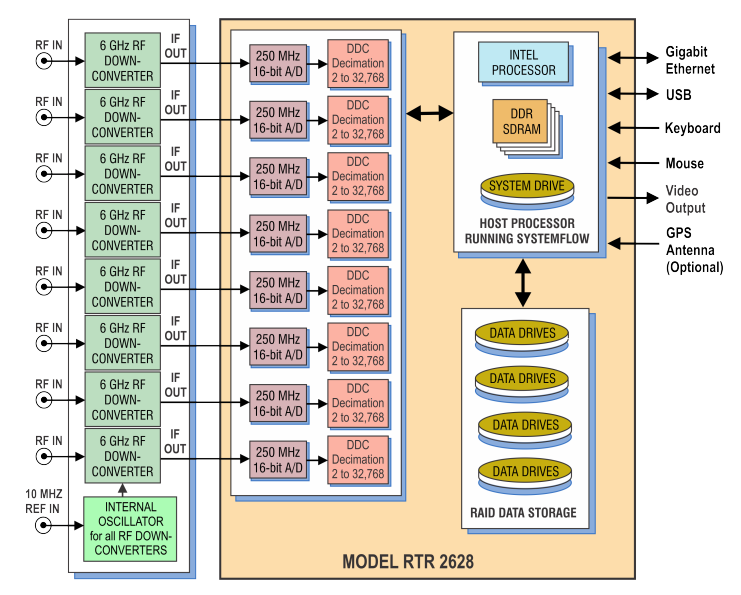

ブロック図
スペック
| OS | Windows |
| CPUとメモリ | Intel Core i7, 8GB DDR (オプション: 16GB/32GB/64GB) |
| ストレージ容量 | 15.3TB / 30.7TB / 61.4TB / 122.8TB |
| RAIDレベル | 0 / 5 / 6 (オプション選択) |
| RF入力レンジ | 30MHz ~ 6000MHz |
| チューニング分解能 | 1 KHzステップ |
| IF帯域幅 | 80MHz |
| A/Dコンバータ | Texas Instruments ADS42LB69 |
| DDCデシメーション範囲 | 2 ~ 65536 |
| 動作温度 | 0 ~ +50℃ |
| 保存温度 | -40 ~ +85℃ |
| 湿度 | 5 ~ 95% *結露なきこと |
| 振動 | 10~20Hz: 0.02inch peak, 20~500Hz: 1.4g peak acceleration |
| 衝撃 | 15G max. (11msec, half sine wave) |
| 電源 | 100~240VAC, 50/60Hz, 500W max. |
| サイズ | 4Uラックマウント (48.26W x 53.34D x 17.78H cm) |
