概要

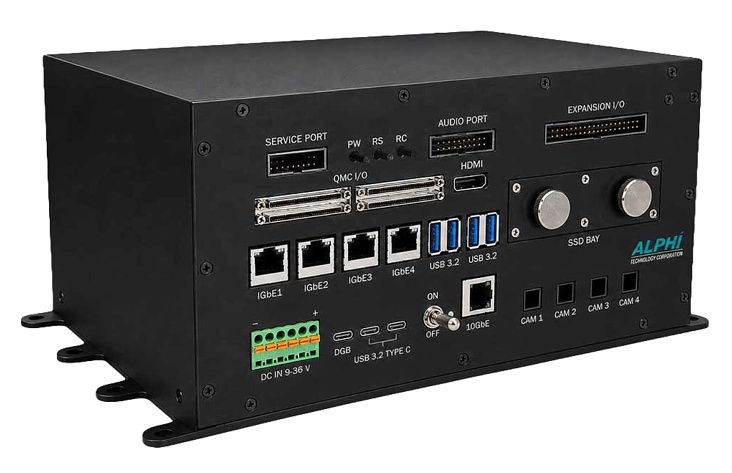

ATC-JTS64は、NVIDIA® Jetson AGX Orin™を搭載し、QMC拡張スロットを備えた耐環境コンピュータシステムです。

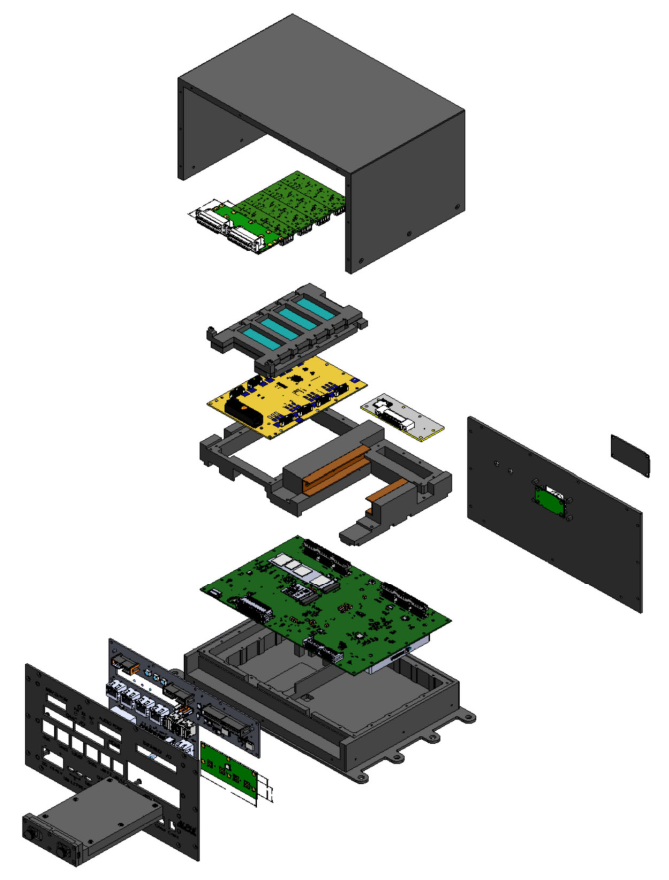

NVIDIA Jetson AGX Orinを中核に、4つのVITA 93.0 QMC拡張スロット、高速ネットワーク機能、取り外し可能なNVMeストレージ、カメラサポート、および絶縁型I/Oを統合したシステムです。内部のブリッジ機構により、プロセッサ、QMCモジュール、ストレージ、USB、ディスプレイ、イーサネット、制御インターフェース間での電力供給およびPCIeデータの伝送が行われます。12～36 VDCの入力電源は監視機能付きで、-40°Cから+85°Cの温度範囲での動作に対応しています。また、本アーキテクチャは、産業用筐体に収めた構成のほか、特定のミッション要件に応じたコネクタを備えた、過酷な環境向けの耐環境システムとしても構成可能です。
- 仕様
-
プロセッサ NVIDIA Jetson AGX Orin Industrial OS Linux タイプ 耐環境ボックス 温度範囲 -40 ～ +85℃ - 特徴
- ▮ VITA 93 QMC 組み込みAIプラットフォーム
▮ NVIDIA Jetson AGX Orin™ Industrial — 最大275 TOPS、2048コア Ampere GPU、12基のARM Cortex-A78AEコアを搭載
▮ VITA 93.0 QMC メザニンサイト × 4
▮ 着脱可能なM.2 NVMe SSDベイ × 2
▮ 10GbEポート × 1、ギガビットイーサネットポート × 4
▮ 最大8系統のMIPI CSI-2カメラ入力
▮ ガルバニック絶縁されたCAN、UART、SPI、I²Cインターフェース
▮ 動作温度：−40℃ ～ +85℃
- MADE IN USA 【アリゾナの組込みボードサプライヤ】
Alphi Technology社は、1988年に米国アリゾナ州Tempeにて設立された組込みシステム向けのI/Oソリューションサプライヤです。
Alphi社の製品は、DSP、FPGA、SCADA、MIL-STD-1553B、ARINC-429、データ収集、ネットワーキング、シリアル、組み込みコントローラ、デジタルサーボコントロール、およびPowerPCベースのプロセッサボードなど様々な機能を、CompactPCI、PMC、XMC、PCI、Mini-PCI、PCIe-Mini、M.2、VMEBus、Industry Packモジュールなどのフォームファクタで提供することができます。また、カスタムインテグレーションや古いシステムを維持するための製造中止ボードの互換品設計など独自の技術で柔軟に対応します。
ブロック図
スペック
| ▮ プロセッサ |
| NVIDIA Jetson AGX Orin up to 275 TOPS GPU 2048-core NVIDIA Ampere GPU Frequency 1.2GHz CPU 12-core ARM Cortex-A78AE v8.2 64-bit CPU Max Frequency 2.0 GHz Memory 64GB 256-bit LPDDR5 |
| ▮ ストレージ |
| MicroSD Card 64GB eMMC on Jetson AGX Orin™ M.2 Key M connector supporting NVMe PCIe ×4 Lane on Mother Board (1TB Std) 2 Removable NVMe SSD Drive Bays |
| ▮ I/Oポート |
| 4× USB 3.2 Gen 1 2× USB Type-C 3.2 4× 1000Base-T RJ45 with Activity LED 1x 10GBase-T RJ45 with Activity LED DisplayPort 1.4 / HDMI CEC Supported |
| ▮ 拡張サイト |
| M.2 Key E Connector PCIe ×1 Lane, USB 2.0 I2S, UART, Control PCI Express Connector (Stacking) PCIe ×8 Lane for Specialty Modules 4 x Vita 93 QMC Modules Camera Expansion High Speed Connector CSI: 16 lanes (6, ×2 or 4, ×4) DPHY or CPHY Camera CLK, I2C and Control |
| ▮ 環境条件 |
| Operating temperature：-40 ºC to +85 ºC Airflow requirement：5 CFM Humidity：5 to 90% (non-condensing) Altitude：0 to 60,000 feet |
| ▮ オペレーティングシステム |
| Linux(JetPack),UBUNTU,RTOS |
| ▮ 電源 |
| 12-36 DC Input Voltage MIL-STD-461, -704, and -1275 compliant power supply with isolation option |
| ▮ 筐体 |
| Industrial with Standard Connectors Rugged Military Optional Removeable Drive Bay(s) |
