ソフトウェア・IPコアSBench 6

SPECTRUM社製品用 計測・解析GUIソフトウェア

概要

SBench 6は、Spectrum製A/D・D/Aボードユーザーに、キャプチャされた信号の表示、ロギング、および後処理のための方法を提供する強力で用途の広いGUIソフトウェアパッケージです。プログラミングは不要で、非常に迅速なセットアップで利用することができます。プルダウンメニューで、ハードウェアセットアップ、ログ設定、ディスプレイのタイプとサイズ、エクスポート機能、後処理などを完全に制御することができます。 SBench 6は、強力で直感的なインタラクティブな測定ソフトウェアです。プログラミングなしですぐに測定タスクを開始できることに加えて、ハードウェア、データディスプレイ、オシロスコープ、トランジェントレコーダー、分析機能、およびエクスポート機能のセットアップを1つの使いやすいインターフェイスに統合しています。現在のすべてのSpectrum製digitizerNETBOXおよびgeneratorNETBOX製品、すべてのM4i、M4x、M2pカードをサポートしています。このソフトウェアは、WindowsとLinuxで利用できます。どちらのバージョンも同じソースコードに基づいており、WindowsバージョンとLinuxバージョンが同等に提供されます。
仕様
ソフトウェア SPECTRUM社 A/D・D/Aボード専用 計測ソフトウェア
特徴
❖ ギガバイトのデータを取得して処理するように設計
❖ 高速データ収集にはRAIDディスクアレイのサポートが含まれます
❖ 大きなファイルの高速データプレビュー機能。エリアを分離してズームイン可能
❖ アナログ、デジタル、周波数スペクトルデータを処理
❖ 時間軸、FFT、およびロジックアナライザー表示
❖ 動的なXY値を備えた強化されたディスプレイカーソル機能
❖ 統合された信号分析機能
❖ データファイルのインポートおよびエクスポートフィルター
❖ 強化された信号処理と複数カードへのアップグレードが可能
❖ フル機能(Professional)の30日試用版が利用可能
❖ 最先端のドラッグアンドドロップテクノロジー
❖ スレッドベースのプログラム構造
❖ ドッキングウィンドウとコンテキストメニューによる簡単な使用法
❖ Linux KDE、Gnome、Unityで利用可能
❖ Windows 7、8、10、Windows Server 2008 R2以降で利用可能
ライセンスについて
SBench 6は、さまざまなライセンスで利用できます。ライセンス情報はハードウェア(ボード)に保存されており、ソフトウェアをインストールしているシステムから独立しています。ライセンスを別のボードに移動することはできず、ハードウェアに固定されています。
■ 基本(Base)ライセンス 基本ライセンスは無料で使用することができ、Spectrum製ハードウェアのすべての機能をテスト・評価が可能です。また、お客様のソフト開発のリファレンス用として、ハードウェアまたはドライバー内でエラーが発生した場合のテストソフトウェアとしても役立ちます。
基本ライセンスは、標準の取得モードといくつかの測定および計算機能に制限されています。レポート機能やエクスポートフィルターがないため、継続的な作業にはプロフェッショナルライセンスをお勧めします。
■ プロフェッショナル(Professional)ライセンス プロフェッショナルライセンスは、1枚のボードでSBench 6のすべての機能を利用することができます。複数のボードをサポートしないことを除いては機能に制限はありません。ハードウェアに入力するライセンスコードは1つだけなので、後でプロフェッショナルライセンスを購入した場合でもわずか1分でインストールすることができます。
■ プロフェッショナル(Professional)デモライセンス プロフェッショナル機能をテストするために、ハードウェアの出荷時にデモライセンスがすでにインストールされています。プロフェッショナルデモライセンスでは、使用する時間に関係なくソフトウェアを30回起動できます。SBench 6のすべての機能が利用可能です。
■ マルチ(Multi)ライセンス スターハブで同期した複数ボードのセットを使用する場合は、追加のマルチ(Multi)ライセンスが必要です。ProfessionalライセンスとMultiライセンスの組み合わせは1つのシステムに同時にインストールされるすべてのカードを対象としています。
データストレージ機能

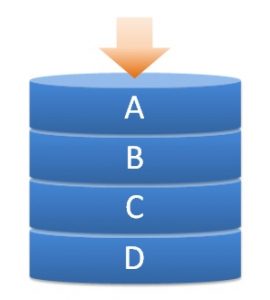

RAIDイメージSBench 6エンジンは、PCへの完全なデータ転送を制御します。このソフトウェアコンポーネントは高速データ転送用に設計されています。ディスプレイ・レイヤーとハードウェア制御は厳密に分離されており、データ収集に最大のパフォーマンスを提供します。これにより、標準のC++テキストプログラミングと同等のストリーミング速度が可能になります。データはインテリジェントでコンパクトなデータ形式で保存されるため、システムのパフォーマンスを最大限に高めることができます。データの後処理をさらに管理しやすくするために、Professionalバージョンでは、設定されたサイズ間隔でデータを複数のファイルに自動的に分割できます。オンボードメモリ容量限界までのキャプチャは、サンプル速度の制限なしで利用できます。数GByteファイルの長時間連続データストレージも可能であり、RAIDと組み合わせることで、100MB/sを超えるリアルタイム転送速度を容易に実現できます。



トリガー設定

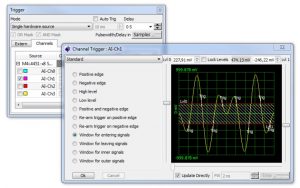

トリガ設定画面Spectrumハードウェアの主な強みの1つは、多様なトリガーオプションです。SBench 6では、エッジトリガ、レベルトリガ、パルス幅トリガ、ウィンドウトリガなど、すべてのトリガーオプションを設定することができます。バージョン6の新機能は、トリガータイプ、レベル、時間(パルス幅)の選択に役立つウィンドウ表示です。チャネルトリガーと外部ソースのORおよびANDの組み合わせを含め、使用可能なすべてのトリガーソースにSBench6からアクセスできます。BaseXIOのようなオプションとしてのみ利用可能なトリガーソースもSBench6に組み込まれており、ハードウェアでサポートされているトリガーの組み合わせをセットアップできます。



FFT表示と解析

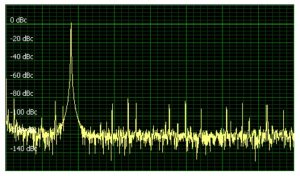

FFT表示FFTを使用すると、SBenchのタイムベースのオシロスコープ機能にスペクトラムアナライザが追加され、FFT解析によって信号の周波数領域情報が提供されます。入力信号は、ハニング、ハミング、ブラックマンなどのさまざまなウィンドウ関数によって重み付けできます。結果のFFTプロットは、dBc、dBFS、dBuV、dBm、またはプレーン電圧として表示されます。FFT信号は、SNR、THD、MAX値など、他の計算にも使用できます。FFT表示には、標準の測定カーソルに加えて高調波カーソルを使用できます。このカーソルは、現在のカーソル位置に基づいてプログラム可能な数の高調波を表示します。



SBench 6 計測・解析GUIソフトウェアのご紹介

関連資料
MISH Tech Journal Vol.13 (P5~P10)「SBench 6 高機能なGUIソフトウェア」
関連商品

スペック

■ オシロスコープライクのグラフィックユーザインタフェース
■ 強力なストリーミングエンジンによる数GByteのデータの記録と表示
■ HDDアレイを使用した連続ストリーミング
■ データのロジックアナライザ表示
■ digitizerNETBOX製品のリモートアクセス
■ 高速デジタイザを使用したスペクトラムアナライザ
■ MATLABなどサードパーティ製品用のデータ取得フロントエンド
■ データの自動収集を含むデータの取得と再生モード
■ 強力な測定機能と関数インタプリタによるデータ解析
■ 任意波形発生器フロントエンド
