A/Dボード14HSAI2

50MHz A/Dボード (PMC)

概要

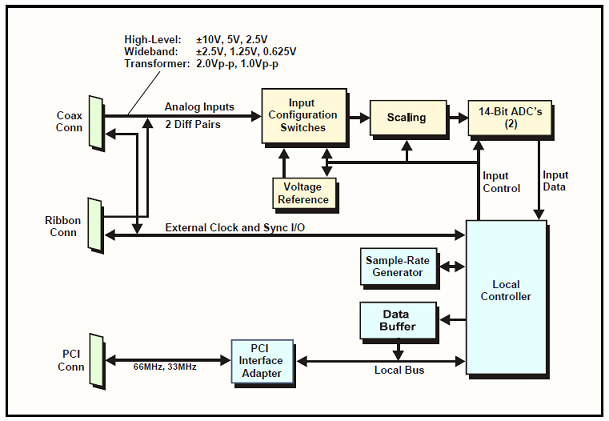

14HSAI2は、50MHz 14bit 2ch のADコンバータを搭載した PMCタイプのA/Dボードです。 2つのアナログ入力チャンネルを最大50MHzでADサンプリングしてデジタル化します。各入力チャネルは、専用の14ビットADCを実装しており、ADデータは1 MB FIFOバッファを介してPCIバスに転送できます。32ビットローカルデータパスは、完全なD32ローカルバスデータパッキングをサポートし、66MHzのPCIサポートによりデータスループットを向上します。ADサンプリングクロックは、内部レートジェネレータまたは外部ハードウェアから生成することができ、複数のボードを同期して動作させることができます。プリトリガおよびシンクオンレベルのオシロスコープバーストトリガ機能がサポートされており、すべての動作パラメータはソフトウェアで設定可能です。入力レンジオプションには、±10V、±5V、±2.5Vの選択可能なレンジと、2Vp-pおよび1Vp-pレンジのトランスフォーマー結合構成を備えたハイレベル構成も対応可能です。 コンダクションクール耐環境仕様モデルとなっており、航空機等へ搭載して使用することが可能です。
仕様
A/Dコンバータ 50MHz, 14bit, 2ch
ドライバ Windows, Linux
タイプ PMC
特徴
❖ 14bit 2ch 50MSPS ADコンバータ搭載
❖ 入力レンジ:±10V, ±5V, ±2.5V(オプション:±2.5V, ±1.25V, ±0.625Vまたはトランス結合2Vp-p, 1Vp-p)
❖ DC及びACカップリング対応
❖ 1MBのFIFOデータバッファメモリ搭載
❖ 66MHz PCIサポート
❖ 同期オンレベルおよびプレトリガーオシロスコープのトリガー機能
❖ データパッキングをサポート(ソフトウェア構成可能)
❖ 同軸ケーブル接続とリボンケーブル接続を選択可能
❖ 2チャネル同時サンプリング
❖ 内部レートジェネレータまたは外部ソースから供給されるサンプルクロッキング
❖ マルチボード同期のためのハードウェア同期I/O
❖ 高レベルおよび広帯域構成での自動キャリブレーション内蔵
❖ コンダクションクールPMCフォームファクタ
関連商品

スペック

■ アナログ入力 コネクタ:MMCX又は20pin 0.05″ソケット
入力帯域幅:High-Level: DC-25MHz (-3dB)、 Wideband: DC-65MHz (-3dB)、Transformer: 0.7-130MHz (-3dB)
入力レンジ:High-Level: ±10V, ±5V, ±2.5V、 Wideband: ±2.5V, ±1.25V, ±0.625V、Transformer: 2.0Vp-p, 1.0Vp-p
入力インピーダンス:>High-Level: 2MΩ、 Wideband: 2MΩ、Transformer: 50Ω
コモンモード電圧:High-Level: ±11V、Wideband: ±3.5V、 Transformer: ±75V
■ A/Dコンバータ チャンネル数:2ch差動(シングルエンドも対応可)
分解能:14 bit
サンプリングレート:1 kSPS ~ 50 MSPS(パックモード)、 25 MSPS(アンパックモード)
■ 環境条件 動作温度:-40 ~ +80℃
保存温度:-40 ~ +85℃
相対湿度:95%(結露なきこと)
■ フォームファクタ PMC(コンダクションクール)
