概要

画像をクリックすると拡大します。

メーカーホームページ

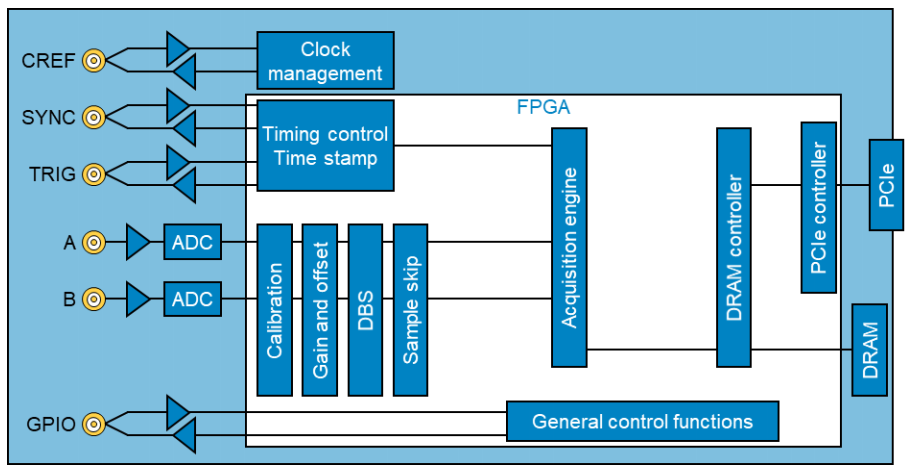

ADQ32は、5G/2.5GHz 12bit 2ch の ADコンバータ を搭載した広帯域の高速A/Dボードです。 アナログ入力は1GHzまでの帯域を取得する事ができ、オンボードメモリを介して7GB/secで連続ストリーミングが可能です。また、GPUを使用することでピア・ツー・ピア連続信号処理もできます。標準添付されているGUIソフト「Digitizer Studio」を使い、簡単にAD信号をキャプチャしたりFFTを行う事が出来ます。オンボードでFPGAを搭載しており「FPGA Development Kit」を使いユーザプログラムが可能です。ソフトウェアは、アプリケーションプログラミングインターフェイス（API）とC/C++用のドライバーなどを含むソフトウェア開発キット（SDK）が付属しています。 掃引光源光コヒーレンストモグラフィー（SS-OCT）、TOF質量分析、分散型光ファイバーセンシング等のアプリケーションに最適です。

仕様

A/Dコンバータ	5.0GHz, 12bit, 1ch / 2.5GHz, 12bit, 2ch
周波数帯域	1GHz
ドライバ	Windows, Linux
タイプ	PCIe

特徴

▮ デュアルアナログ入力チャンネル
▮ 12ビットの垂直分解能と5GSPSおよび2.5GSPSのサンプリングレートを提供
▮ 広帯域1GHzでDC結合
▮ プログラマブルDCオフセット
▮ 内部及び外部クロックとリファレンス
▮ クロックリファレンス出力
▮ 内部及び外部トリガーサポート
▮ 8GBオンボードメモリ
▮ CPU又はGPUへの7GB/sの連続データストリーミング
▮ 計測・解析 GUIソフトウェア『Digitizer Studio』を付属しており、簡単に使用が可能
▮ WindowsとLinuxをサポート

高性能PCをご用意しています

A/DボードをPCにインストールする場合、以下の事を検討する必要があります。
１．インストールスロットの物理的寸法

⇒ボードの奥行・高さ、隣接スロットの干渉などを検討
２．PCIeスロットの物理的レーン数

⇒ボードとM/Bのレーン数（x1/x4/x8/x16）を物理的・電気的に検討
３．PCIeスロットの電気的互換性（Gen1/2/3）

⇒ボードとM/Bのパフォーマンス（Gen1/2/3）適合性を検討
４．OSとの互換性

⇒Windows 7/8/10, Linux, 32bit/64bitドライバとの適合性を検討
これらの検討事項を考慮した最適なPCをご用意いたします。
ラックマウントタイプやデスクトップタイプ、CPUの性能や数、メモリの容量などお客様のご要望に合わせてビルドアップいたします。また、オプションで高速RAIDドライブを追加することも可能ですので長時間の記録が必要なアプリケーションに最適です。

ハイテク技術立国スウェーデンのボードサプライヤ

Teledyne SP Devices社は、業界をリードするデータ取得および信号発生器を設計・製造するハイテク技術立国スウェーデンのボードメーカーです。特許取得済みのキャリブレーションロジック、最新のA/Dコンバータ、FPGAテクノロジを利用して、比類のない高いサンプリングレートと分解能の組み合わせを実現しています。製品は、さまざまなアプリケーション固有の機能と組み込みのリアルタイム信号処理機能を備えています。これにより、お客様はパフォーマンスのボトルネックを克服し、市場投入までの時間を短縮し、幅広いアプリケーション分野でシステムレベルの利点を提供できます。Teledyne SP Devices社製品は、分析機器、リモートセンシング、科学機器、医療画像処理などさまざまな業界で採用されています。
Teledyne Technologies社の計測器部門の一部として、SP Devices社はその技術アクセス、エンジニアリングの卓越性、および重要なノウハウを拡大し、それによって高性能ボードおよびシステムレベルソリューションの世界をリードする長期的サプライヤーとしての地位を強化しています。



関連資料

▪ 新製品カタログ2021

アプリケーション

AE95： 分散型光ファイバーセンシング（DFOS）
AE96： 波長掃引光源コヒーレンス断層撮影（SS-OCT）
