A/D & D/A 搭載 FPGAボードADA-PA310
8GHz A/D & 16GHz D/A 搭載 Versal RF FPGAボード (PCIe)
概要

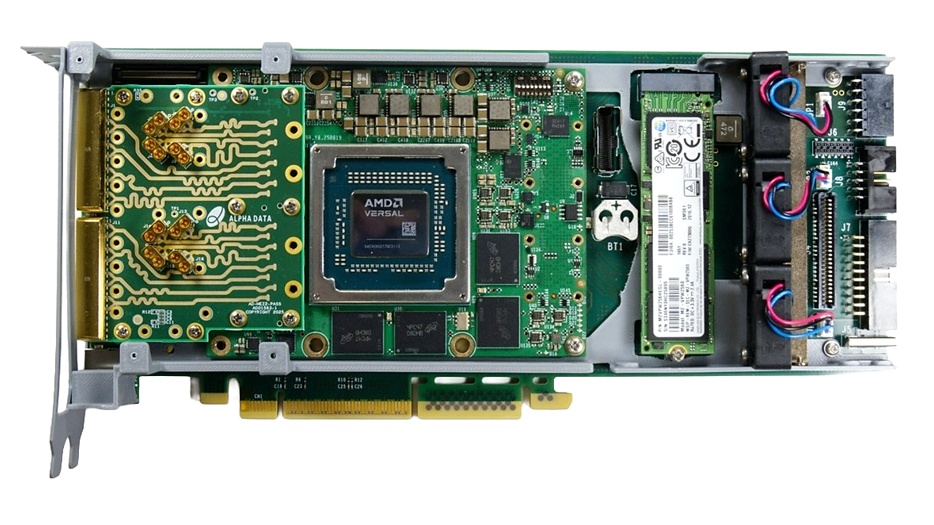

ADA-PA310 は、Versal RF (8GHz AD & 16GHz DA内蔵) を搭載したPCIeタイプの FPGA ボードです。
Versal RFは、最大18GHzの帯域幅と14ビット分解能を備えた16個のDACおよび16個のADCに加え、FFT、チャネライゼーション、LDPC復号、リサンプリング用の強力なハードウェアIP（ハードIP）を搭載しています。主な機能には、32 チャネルの広帯域 ADC/DAC 接続、RF クロックリファレンス入力、PCIe Gen5x4 または PCIe Gen4x8、NVMe ストレージ、QSFP-DD 400Gイーサネット、42GPIO、USB ホスト、1000BASE-Tイーサネット、システム監視、USB JTAG プログラミングなどがあります。
レーダ・画像処理・ソフトウェア無線機・6Gアプリケーションに最適です。
- 仕様
-
A/Dコンバータ 8GHz, 14bit, 16ch D/Aコンバータ 16GHz, 14bit, 16ch FPGA 1x Versal RF ドライバ Windows, Linux タイプ PCI Express 温度範囲 0 ～ +55℃ - 特徴
- ▮ 16ch, 14bitのA/Dコンバータと16ch, 14bitのD/Aコンバータ
▮ AMD Versal の強化型および再構成可能なロジックおよびDSP処理
▮ AMD Versal マルチコア制御・演算処理システム
▮ 18GHzのフロントエンド帯域幅
▮ PCI Express Gen5ダブルスロット
- エジンバラのハイテク企業
Alpha Data社は、1993年に英スコットランドのエジンバラで設立されました。
コンピュータ集約型アプリケーションに最先端のソリューションを提供するために設立され、同社の高度なスキルを持つエンジニアリングチームは、Xilinxの最新デバイスに基づく信頼性の高い最先端の製品を世界中のユーザに提供しています。Xilinx社とのパートナーシップにより、最新のシリコンをいち早く採用することが可能になり、ハードウェア、ソフトウェア、専門知識を提供して市場投入までの時間を短縮します。
30年以上の技術的資産とハードウェアを航空宇宙産業に提供してきた幅広い経験を持つAlpha Data社は、現在その技術的専門知識を基にスペース市場向けの耐久性と耐放射線性を備えたコンポーネントを開発しています。

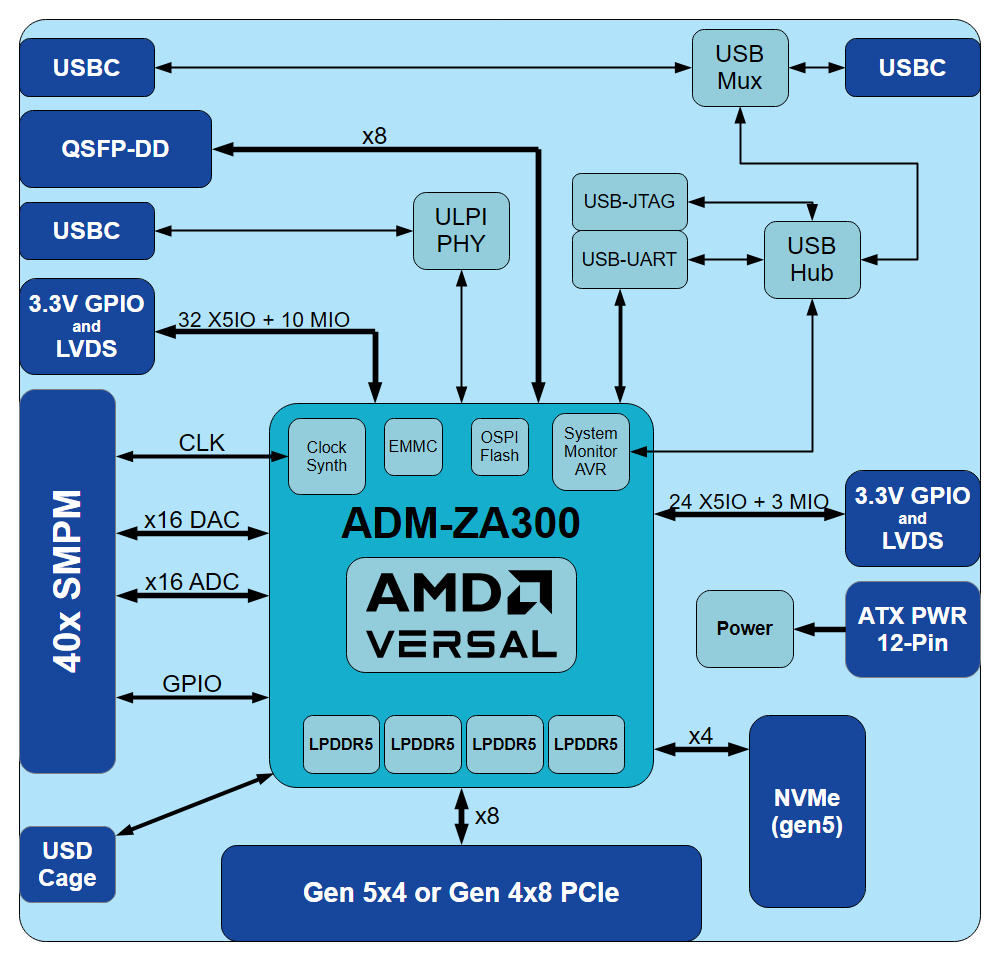

ブロック図
スペック
| A/Dコンバータ | 8GSPS, 14bit, 16ch |
| D/Aコンバータ | 16GSPS, 14bit, 16ch |
| FPGA | Versal RF: VR1602 |
| ARMコア | 2x ARM Cortex-A72 (APU), 2x ARM Cortex-R5F (RPU) |
| メモリ | 4x 32Gb LPDDR5 SDRAM, 16GB 50MHz microSD, 32GB 200MHz eMMC |
| フォームファクタ | PCI Express ダブルスロット |
| 動作温度 | 0 ~ +55℃ |
| 保存温度 | -40 ~ +85℃ |
| 湿度 | 95% *結露なきこと |
