概要

画像をクリックすると拡大します。

メーカーホームページ

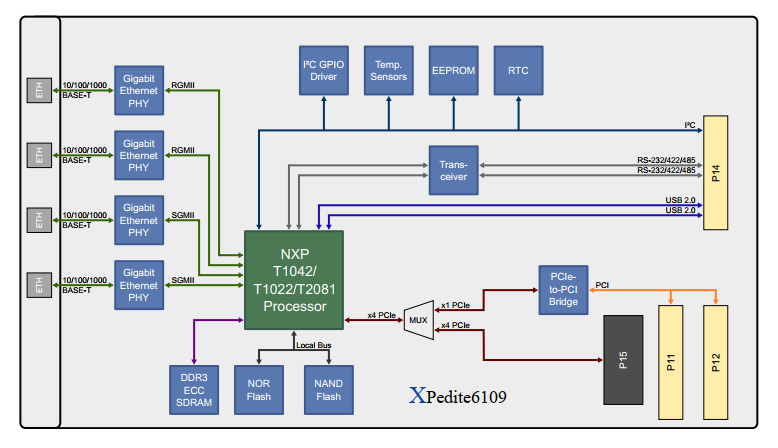

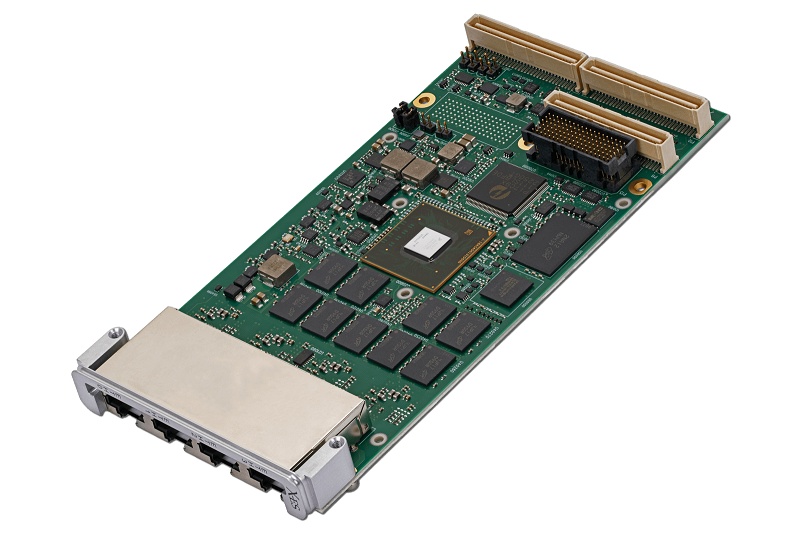

XPedite6109は、NXP QorIQ T1042 プロセッサを搭載した PMC/XMCタイプの CPUボードです。 XPedite6109は、最大8GBのDDR3 ECC SDRAMに対応し、低消費電力でありながら、最大1.4GHzで動作する4つのe5500コアとシングルチャネルDDR3メモリ・インターフェースを備えています。代替プロセッサとしてT1022およびT2081も選択可能です。また、フロントパネルに4つの10/100/1000BASE-T Ethernetポートを装備するほか、P14/P15コネクタ経由でUSB 2.0、PCI Express、およびRS-232/422/485シリアル・インターフェースを提供します。 XPedite6109は、現在および将来の組み込みアプリケーション向けに、高性能かつ多機能なソリューションを提供します。Linux、Wind River VxWorks、QNX Neutrino、Green Hills INTEGRITY、およびLynuxWorks LynxOS用のボードサポートパッケージ（BSP）が利用可能です。

仕様

プロセッサ	NXP QorIQ T1042/T1022/T2081
メモリ	8GB DDR3
OS	VxWorks, Linux
タイプ	PMC/XMC
温度範囲	0 ~ +55℃

特徴

▮ NXP QorIQ T1042プロセッサ（最大1.4GHzのPower Architecture® e5500コア4基搭載）
▮ 代替NXP QorIQプロセッサ：T1022, T2081
▮ エアクール
▮ 最大8GBのDDR3 ECC SDRAM
▮ 最大512MBのNORフラッシュ（冗長構成）
▮ 最大32GBのNANDフラッシュ
▮ 1x PCI Express Gen2またはGen3 x4インターフェース（P15経由）
▮ 1x PrPMC PCIインターフェース
▮ 4x 10/100/1000BASE-Tイーサネット
▮ 2x RS-232/422/485シリアルポート
▮ 2x USB 2.0ポート
▮ Linux BSPサポート
▮ WindRiver VxWorks BSPサポート
▮ Green Hills INTEGRITY BSPサポート
▮ LynxWorks LynxOS BSPサポート

▮ X-ES社の耐環境仕様レベル

MADE IN USA 【組込みボードのリーディングサプライヤ】

Extreme Engineering社は、ISO 9001、J-STD、および IPC 規格に認定されたプロセスに従って、最も過酷な環境で重要なミッションをサポートする組み込みコンピューティング製品を米国内で製造しています。
製品検査、組み立て、テスト、および修理サービスは、ウィスコンシン州ヴェローナにある Extreme Engineering本社工場で行っており、温度、湿度、ESD制御された最先端の60,000平方フィートの製造施設を所有しています。プリント回路基板 (PCB) 製造、PCBアセンブリ、およびCNC機械加工については、米国が所有および運営する企業と提携しており、PCB製造およびアセンブリに関する IPCクラス3要件を満たすことができるベンダーとのみ協力しています。Extreme Engineering社の製造手順は材料の調達から生産まで、スピードと柔軟性のため最適化されています。

耐環境仕様の設計と製造プロセス

Extreme Engineering社は、軍事、航空宇宙、および工業用アプリケーション向けの組込みコンピューティングソリューションを提供しています。これらのアプリケーションは、長期にわたる過酷な環境条件が要求されます。クラス最高の方法を使用して、製品が極端な温度、衝撃、振動、および環境で確実に動作することを保証します。
すべてのExtreme社製品は、すべてのインターフェイスの機能テストを含む正式な受け入れテスト手順(ATP)に従って受け入れテストを実施します。また、製品の高耐久化レベルに従って環境認定試験(EQT)も実行します。これには通常、関連する軍事または業界規格に対する温度、衝撃、および振動試験が含まれます。EQTには、プログラムの要件を満たすために、湿度や高度などの追加のテストが含まれる場合があります。また、製造プロセスの一環としてユニットごとに環境ストレススクリーニング(ESS)を完了します。ESSのレベルは、お客様のニーズによって異なりますが、製品の動作温度範囲の定格に満たない部品が製品に含まれている場合は、温度上昇スクリーニング(TUS)も実行します。Extreme社の製造工場および環境試験施設は、ISO 9001規格に認定されたプロセスに従って、迅速なターンアラウンドと厳格な品質管理を実現します。

アプリケーション例

Extreme Engineering社の製品は、防衛・ミリタリアプリケーションに加えて、国土安全保障、公安、災害復旧、半導体製造、データセンター、鉄道などで使用されています。

▮ ミサイル誘導
▮ ソフトウェア無線 (SDR)
▮ レーダー処理
▮ シグナルインテリジェンス (SIGINT)
▮ 戦闘管理システム
▮ 宇宙管制センター
▮ 地雷探知
▮ ターゲット認識と検証
▮ 訓練用機器
▮ ヴェトロニクス（軍用車両電子機器）
▮ 車載モバイルアドホックネットワーク (軍事、公安、警察、消防)
▮ 移動指令センター (軍事、警察、災害復旧)
▮ 半導体製造装置
▮ 航空機シミュレーター
▮ 工業用制御機器
▮ データセンター
▮ ビデオ監視とセキュリティ
▮ 電力の監視と制御
▮ 鉄道システムと列車制御
▮ モバイルおよび組み込みネットワーク (旅客および貨物列車、トラック輸送、重工業、鉱業、石油およびガス探査、スマート グリッド)
