概要
VP889は、FMC+モジュールを搭載可能な 3U VPXタイプの FPGAボードです。
FPGA は Virtex UltraScale+を搭載しており、Zynq UltraScale+システムオンチップ（SoC）により高度なセキュリティを提供します。VP889は、ザイリンクスツールによって実現される、高度な暗号化ビットストリームとセキュアブート機能を備えています。これにより、IPセキュリティが重要なアプリケーションにとって理想的なツールになります。
VITA 57.4準拠のFMC+サイトを使用することにより、ユーザーはAbaco社のFMC I/O製品を利用できます。 FMC+標準インターフェース上に構築されたモジュラーI/Oにより、エンジニアはシステムを再設計することなく、将来のテクノロジーに簡単にアップグレードすることが可能になります。更に、VP889にはVITA 67.1アナログインターフェイスポートを備えた柔軟なVPXバックプレーンオプションと、VITA66.4バックプレーンインターフェイスにマップされた12個の光FireFly RX/TXレーンのサポートが含まれています。
電子戦、DRFM、レーダ、衛星通信、デジタルビームフォーミングなどの最も要求の厳しいミッションクリティカルな軍事/防衛アプリケーション向けに適しています。
- 仕様
-
搭載可能なモジュール 1x FMC+ FPGA 1x Virtex UltraScale+ ドライバ Windows, Linux, VxWorks タイプ 3U VPX 温度範囲 0 ～ +55℃ - 特徴
- ▮ デュアルザイリンクスUltraScale+ FPGA搭載
▮ Virtex UltraScale+：XCVU5P、XCVU9Pから選択
▮ Zynq UltraScale+：XCZU3EG搭載
▮ 8GB DDR4搭載（Virtex）
▮ 2GB DDR4搭載（Zynq）
▮ UltraScale FPGAとインターフェイスするVITA57.4 HSPC FMC+サイト
▮ コンダクションクールに対応
▮ FireFly BLASTサイトを介したVITA66.4光インターフェース
▮ Zynqからバックプレーンへの最大2つのCOMポート
▮ バックプレーンへの1GBイーサネットPHYサポート
▮ フロントパネルのUSB UART
▮ SATA3.0、DisplayPortからバックプレーンRTMへ出力
▮ VPXバックプレーンGPIO
▮ ZynqへのI2Cインターフェース(P0)
▮ Linux, Windows, VxWorksサポート
▮ BSP、 VHDLリファレンスデザイン、PetaLinuxリファレンスデザイン提供 - ▮ Abaco社の耐環境仕様レベル
- FMC (ANSI/VITA 57.1) について
FMCはFPGAデバイスに接続するI/Oメザニンモジュールの規格で、ANSI/VITA（VMEbus International Trade Association）57.1で定義されています。業界標準のVPXボードやPCI ExpressボードのFMCサイトに搭載してFPGAの入出力デバイスとして利用できます。FMCには2種類のコネクタ、Low Pin Count（LPC）とHigh Pin Count（HPC）が規定されており、LPCコネクタは、68本のユーザー定義のシングルエンド信号または34本のユーザー定義の差動ペアを提供します。HPCコネクタは、160本のユーザー定義のシングルエンド信号または80本のユーザー定義の差動ペア、更に10本のシリアルトランシーバを提供します。
- MADE IN USA 【組込みシステムのグローバルサプライヤ】
Abaco Systems社は、2009年にGE社より独立したGE Intelligent Platforms（GE社のエンベディッド部門）が2015年にAbaco Systems社として設立した組込みシステムのグローバルサプライヤです。現在、米国アラバマのHuntsvilleに本社および製造工場を所有しており、設計・調達・品質・製造の全てを網羅することでクラス最高の堅牢な組み込みコンピューティングを提供し、世界で最も過酷な条件で展開できる製品を世界中のユーザに納入しています。
GEの時代から30年以上の経験を持つAbaco Systems社は、防衛および産業分野における最も要求の厳しいアプリケーション向けに高度な製品とソリューションを提供し、多くの軍事/航空宇宙の陸海空プログラムおよび堅牢で信頼性を要求される産業アプリケーションで広く採用されています。航空宇宙と防衛、産業、エネルギー、医療、通信、その他分野でAbaco Systems社の革新的なソリューションはお客様の成功をサポートしています。

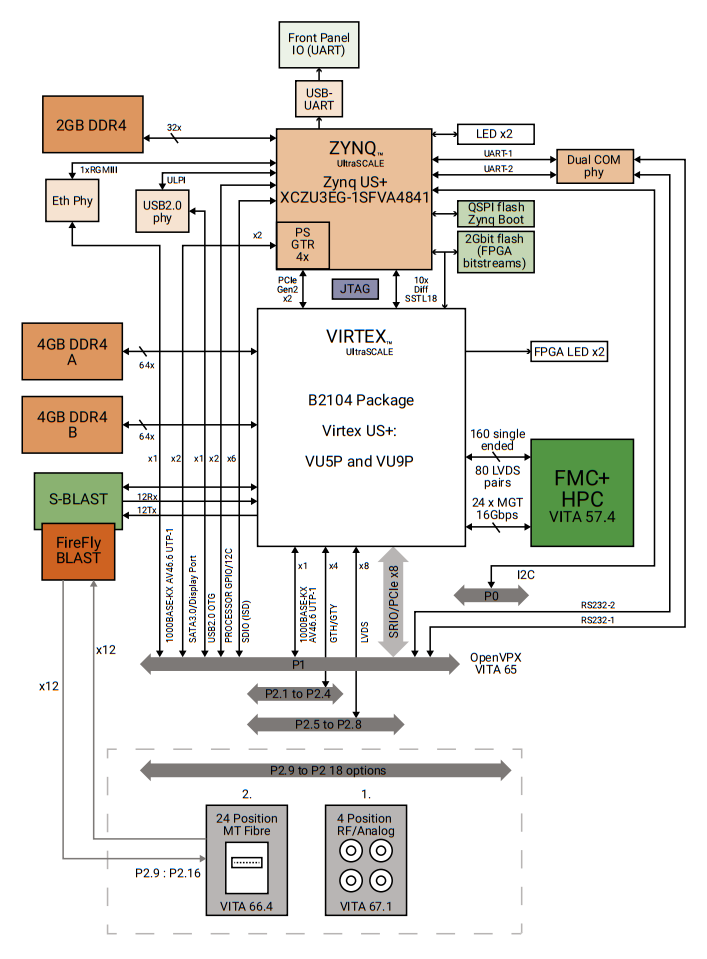

ブロック図
スペック
| ▮FPGA | |
| Xilinx Virtex UltraScale+ XCVU5P, XCVU9P (選択) | |
| ▮プロセッサ | |
| Xilinx Zynq UltraScale+ XCZU3EG | |
| ▮メモリ | |
| 8GB DDR4 (FPGA用), 2GB DDR4 (Zynq用) | |
| ▮インタフェース | |
| VITA 65 OpenVPX | |
| ▮拡張サイト | |
| FMC+: HSPC (High Serial Pin Count) x1 | |
| ▮VPXバックプレーンオプション | |
| VITA 67.1 アナログインタフェースポート VITA 66.4 光インタフェース (FireFly) |
|
| ▮ソフトウェアサポート | |
| ドライバソフトウェア: Windows, VxWorks, Linux FPGA 開発ツール: Stellar IP |
|
| ▮環境条件 | |
| 動作温度: 0 ~ +55℃ 保存温度: -40 ~ +85℃ 湿度: 95％ *結露なし ※温度拡張, コンダクションクールオプションあり (Abaco社耐環境レベルはこちらをご確認ください) |
