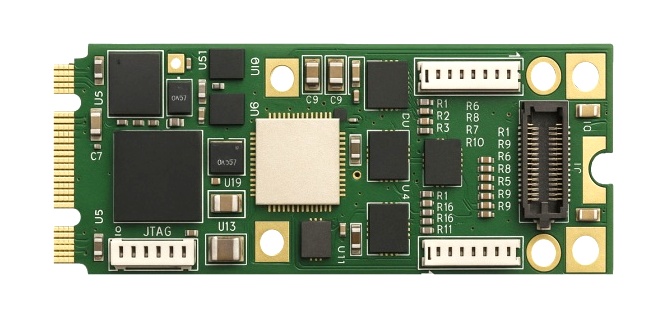

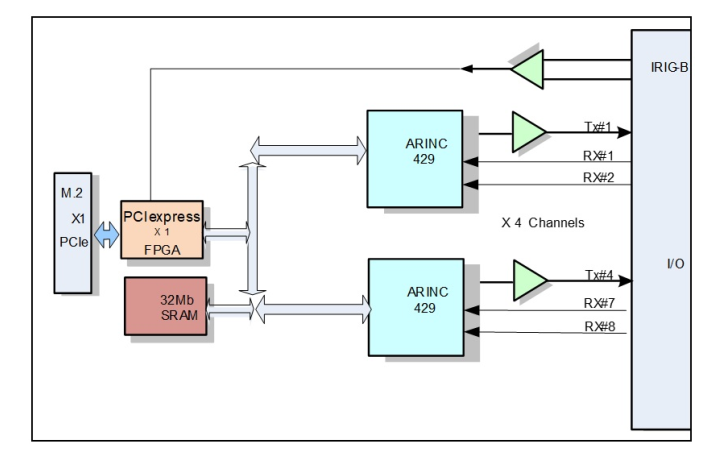

M.2-ARINC429は、ARINC 429規格に対応したM.2タイプのシリアルI/Oボードです。 ARINC 429は、航空電子機器およびシステム間の通信方法を定義する規格です。ARINC 429は、Mark 33デジタル情報転送システム（DITS）と呼ばれる単方向データバス規格を採用しています。メッセージの送受信は、12.5kb/sまたは100kb/sのビットレートで行われます。受信機の入力回路とロジックは、ARINC 429規格に準拠するように設計されています。送信部は、ARINC 429通信プロトコルを提供します。ARINCコントローラのSPIデータバスは、送信機へのデータロード時または受信機への問い合わせ時に、32ビットのARINCデータワードを2段階で交換します。SRAMには、受信データと送信データが格納されます。

仕様

インタフェース	ARINC 429
タイプ	M.2

特徴

▮ ARINC 429準拠M.2カードARINCコントローラ
▮ M.2 PCI Express x1レーンインターフェース
▮ M.2 2260キーBおよびMに対応
▮ ARINCコントローラで最大4つの送信チャネルと8つの受信チャネルに対応
▮ チャネルあたり最大256ラベルのプログラマブルラベル認識機能
▮ 32 x 32受信FIFOおよび優先度ラベルバッファ
▮ 送受信でデータレートが変化
▮ ARINC 429規格（ロード、レベル検出、タイミング、プロトコル）に準拠
▮ ソフトウェアで選択可能なデータレート（12.5kb/sまたは100kb/s）、自動スルーレート調整機能付き
▮ バーストモードと連続モードに対応
▮ プログラム可能なワード長選択機能、パリティビットは自動生成
▮ プログラム可能な割り込み機能
▮ 差動IRIG B入力
