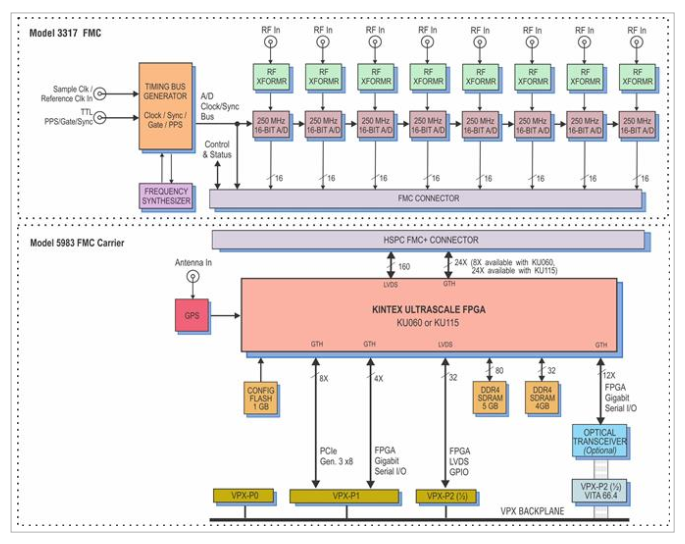

Model 5983-317は、 3317 Flexor® FMCを搭載したVPXタイプのKintex UltraScale FPGAボードです。 3317 Flexor® FMC は、8ch 250MHz 16bit A/Dコンバータを備えたFMCモジュールです。このモジュールをFPGAボードに組み合わせてFlexorSet®として提供されます。FlexorSet は、プログラム可能な DDC を備えたマルチチャネルの高速データコンバータであり、通信またはレーダーシステムの HF ポートまたは IF ポートへの接続に適しています。内蔵のデータ キャプチャ機能は、カスタム FPGA 処理 IP を開発および展開するためのプラットフォームだけでなく、理想的なターンキーソリューションも提供します。 Gen.3 x8 PCIeインターフェイスに加えて、Model 5983 アーキテクチャにはオプションのGigabitシリアル光インターフェイスが含まれています。 VITA-66.4 コネクタは、最大 12レーンの高速光通信が利用可能です。 FPGA にシリアルプロトコルをインストールすることで、Model 5983 間の高帯域幅接続または長距離接続が可能になります。

仕様

A/Dコンバータ	250MHz, 16bit, 8ch
FPGA	1x Kintex UltraScale
ドライバ	Windows, Linux
タイプ	3U VPX

特徴

▮ レーダおよびソフトウェア無線向けソリューション
▮ Xilinx Kintex UltraScale FPGAを搭載
▮ 8ch, 250MHz, 16bit A/Dコンバータ及びマルチバンドDDC搭載
▮ 4GBと5GBのDDR3 SDRAM搭載
▮ 外部システムリファレンスへのサンプルクロック同期
▮ PCI Express x8 (Gen. 1, 2, 3) インターフェイス
▮ ユーザ設定可能なGigabitシリアルインタフェース
▮ バックプレーンGigabitシリアルインタフェース光オプション
▮ カスタム I/O および同期のための Kintex UltraScale FPGAへのLVDS接続
▮ VITA-46, VITA-48, VITA-66.4, VITA-65 (OpenVPX™) を含むVITAスタンダード互換
▮ コンダクションクールサポート
▮ ソフト開発の為のNavigator® BSP、及びFPGA開発の為のNavigator® FDKサポート

ソフトウェア無線のパイオニア

Pentek社は、1986年に米国New Jerseyで設立された高速リアルタイム記録システム、データ取得とI/O、DSP (デジタル信号処理) および SDR (ソフトウェア無線) のリーディングサプライヤです。
30年以上にわたり、多くのミリタリプログラムや商用市場で顧客の要求を満たすボードとレコーディングシステムを設計および構築しており、ラボ向けおよび耐環境の高性能COTSボードと記録システムソリューションを提供しています。Pentek社の製品は、AMC、cPCI、FMC、PCIe、PMC、XMC、VME、VPX等の各種フォームファクタのボードレベル製品とポータブル、ラックマウント、SFF（スモールフォームファクタ）の記録システムを米国内で設計・製造しています。レーダー、通信、SIGINT、ビームフォーミング、ソフトウェア無線、SATCOM市場向けに広く供給しており、長期的な製品の可用性とライフサイクルサポートを提供します。
