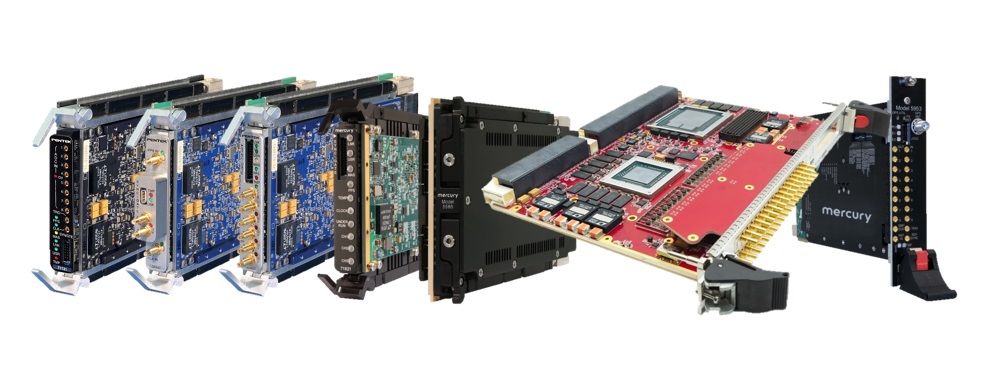

VPXシステムのアナログ入出力部となるA/D・D/Aボードです。
信号処理用のFPGAを搭載していますので、デジタルダウンコンバータ/アップコンバータや無線信号処理アルゴリズムを実装することができます。A/DとD/Aを１ボードに搭載したA/D & D/Aボードもございますのでレーダのフロントエンド信号処理部として最適です。
3U又は6U VPXタイプをご用意しています。耐環境仕様（コンダクションクール）に対応していますので航空機・艦船・ヘリコプタ・軍事車両などの搭載向けに適しています。
5G無線通信、気象レーダ、合成開口レーダ、パルスレーダ、フェーズドアレイレーダ、デジタルビームフォーミング、無線通信、ターゲット認識等の高速デジタル信号処理向けアプリケーションにご利用いただけます。
A/Dボード
型番 タイプ A/D FPGA サンプリング 分解能 ch数 Model 52841 3U/6U VPX 3.6GHz, 1.8GHz 12bit 1ch, 2ch 1x Kintex UltraScale Model52640 3U/6U VPX 3.6GHz, 1.8GHz 12bit 1ch, 2ch 1x Virtex-6 Model 52741 3U/6U VPX 3.6GHz, 1.8GHz 12bit 1ch, 2ch 1x Virtex-7 Model5585 3U VPX 250MHz 16bit 8ch 1x Virtex UltraScale Model 52131 3U/6U VPX 250MHz 16bit 8ch 1x Kintex UltraScale Model 52865 3U/6U VPX 200MHz 16bit 2ch 1x Kintex UltraScale Model 52861 3U/6U VPX 200MHz 16bit 4ch 1x Kintex UltraScale Model 52664 3U/6U VPX 200MHz 16bit 4ch 1x Virtex-6 Model 52662 3U/6U VPX 200MHz 16bit 4ch 1x Virtex-6 Model 52660 3U/6U VPX 200MHz 16bit 4ch 1x Virtex-6 Model 52760 3U/6U VPX 200MHz 16bit 4ch 1x Virtex-7 CCVPX-16AI32SSC1M 3U VPX 1MHz 16bit 32ch none D/Aボード
型番 タイプ D/A FPGA サンプリング 分解能 ch数 Model 52670 3U/6U VPX 1.25GHz 16bit 4ch 1x Virtex-6 A/D & D/Aボード
型番 タイプ A/D D/A FPGA サンプリング 分解能 ch数 サンプリング 分解能 ch数 Model 52141A 3U/6U VPX 6.4GHz, 3.2GHz 12bit 1ch, 2ch 6.4GHz 14bit 2ch 1x Kintex UltraScale VP431 3U VPX 5GHz 14bit 8ch 10GHz 14bit 8ch 1x Zynq UltraScale+ Model 5953 3U VPX 5GHz 14bit 8ch 10GHz 14bit 8ch 1x Zynq UltraScale+ Model 5553 3U VPX 5GHz 14bit 8ch 10GHz 14bit 8ch 1x Zynq UltraScale+ Model 5950 3U VPX 4GHz 12bit 8ch 6.4GHz 14bit 8ch 1x Zynq UltraScale+ VP430 3U VPX 4GHz 12bit 8ch 6.4GHz 14bit 8ch 1x Zynq UltraScale+ Model 5550 3U VPX 4GHz 12bit 8ch 6.4GHz 14bit 8ch 1x Zynq UltraScale+ AV129 3U VPX 3GHz 14bit 4ch 6GHz 16bit 4ch 1x Kintex UltraScale VP460 6U VPX 2GHz 12bit 16ch 6.4GHz 14bit 16ch 1x Zynq UltraScale+ VP461 6U VPX 5GHz 14bit 16ch 9.85GHz 14bit 16ch 2x Zynq UltraScale+, 2x Virtex UltraScale+, 1x Zynq UltraScale+ MPSoC Model 52630 3U/6U VPX 1GHz 12bit 1ch 1GHz 16bit 1ch 1x Virtex-7 Model 52730 3U/6U VPX 1GHz 12bit 1ch 1GHz 16bit 1ch 1x Virtex-7 Model 52851 3U/6U VPX 500MHz 12bit 2ch 800MHz 16bit 2ch 1x Kintex UltraScale Model 52650 3U/6U VPX 500MHz 12bit 2ch 800MHz 16bit 2ch 1x Virtex-6 Model 52751 3U/6U VPX 500MHz 12bit 2ch 800MHz 16bit 2ch 1x Virtex-7 Model 54821 3U/6U VPX 200MHz 16bit 3ch 800MHz 16bit 2ch 1x Kintex UltraScale Model 52620 3U/6U VPX 200MHz 16bit 3ch 800MHz 16bit 2ch 1x Virtex-6 Model 52720 3U/6U VPX 200MHz 16bit 3ch 800MHz 16bit 2ch 1x Virtex-7
