概要
ADQ32-PDRXは、2.5GHz の ADコンバータ を搭載したパルス取得向けの高速A/Dボードです。
ADQ32-PDRXは、単一チャネルの入力信号を取得しオンボードスプリッタで信号を異なるゲイン設定の2つのゲインパスに分離します。高ゲインパスは、入力信号の低振幅部分を正確にキャプチャするために使用され、低ゲインパスは、飽和を引き起こすことなく高振幅ピークの取得を保証します。2つのゲインパスはオンボードのFPGA内でリアルタイムに結合され、品質向上した出力信号が作成されます。
PDRXは、ダイナミックレンジを3ビット拡大しデジタイザに完全に統合されているため、システムレベルの統合をすばやく簡単に行うことができます。したがって、ADQ32-PDRXは、ダイナミックレンジの点で16ビットデジタイザに匹敵しますが、より高いサンプリングレートを提供することができます。
以前は検出できなかった信号が明らかになるため、ダイナミックレンジの拡大は新たな課題をもたらします。このような課題の例には、インピーダンスの不一致や温度に依存するベースラインドリフトによって引き起こされる反射が含まれます。このようなアーティファクトは、パフォーマンスを大幅に制限したり、信号特性を歪めたり、誤った読み取り値を引き起こしたりする可能性があります。このため、ADQ32-PDRXはオンボードFPGAにデジタルフィルターを組み込んでおり、デジタイザと検出器の両方での信号反射だけでなく、ベースラインドリフトも自律的に補正します。
ADQ32-PDRXには、高速データストリーミング、オープンFPGA、広範なソフトウェアツール、高度なトリガーとクロッキング、汎用入出力(GPIO)など、ADQ32のすべての機能が含まれています。
- 仕様
-
A/Dコンバータ 2.5GHz, 12bit, 1ch 周波数帯域 1GHz (-3dB) ドライバ Windows, Linux タイプ PCIe - 特徴
- ❖ 1chアナログ入力チャンネル
❖ 2.5GSPSサンプリングレート
❖ 12ビットの垂直分解能
❖ デュアルゲインチャネルの組み合わせによる3ビットのダイナミックレンジ拡張
❖ 1GHz帯域幅でDC結合
❖ プログラマブルDCオフセット
❖ 内部・外部クロックリファレンス
❖ 内部・外部サンプリングクロック
❖ クロックリファレンス出力
❖ 内部及び外部トリガーサポート
❖ 8GBオンボードメモリ
❖ CPU又はGPUへの7GB/sの連続データストリーミング
❖ GPUへの7GB/sピアツーピアデータストリーミング
❖ PCI Express Gen3 x8サポート
❖ 計測・解析 GUIソフトウェア『Digitizer Studio』を付属しており、簡単に使用が可能
❖ WindowsとLinuxをサポート
- DBS(デジタルベースラインスタビライザー)
- Digital Baseline Stabilizer (DBS) テクノロジは、時間領域アプリケーション用のすべてのファームウェアパッケージに組み込まれています。ベースラインの変動を高精度でリアルタイムに除去し、測定の中断やキャリブレーション信号を必要とせずにバックグラウンドで動作します。DBSは、不要な変動を除去してベースラインを安定させ、そのレベルをユーザー定義の目標値に調整します。これにより、最小のパルスを捕捉し、ダイナミックレンジを拡大し、パルス解析の精度を向上させることができます。
- 高性能PCをご用意しています
- A/DボードをPCにインストールする場合、以下の事を検討する必要があります。
1.インストールスロットの物理的寸法 - ⇒ボードの奥行・高さ、隣接スロットの干渉などを考慮
2.PCIeスロットの物理的レーン数 - ⇒ボードとM/Bのレーン数(x1/x4/x8/x16)を物理的・電気的に検討
3.PCIeスロットの電気的互換性(Gen1/2/3) - ⇒ボードとM/Bのパフォーマンス(Gen1/2/3)適合性を検討
4.OSとの互換性 - ⇒Windows 7/8/10, Linux, 32bit/64bitドライバとの適合性を検討
これらの検討事項を考慮した最適なPCをご用意いたします。
ラックマウントタイプやデスクトップタイプ、CPUの性能や数、メモリの容量などお客様のご要望に合わせてビルドアップいたします。また、オプションで高速RAIDドライブを追加することも可能ですので長時間の記録が必要なアプリケーションに最適です。
- ハイテク技術立国スウェーデンのボードサプライヤ
- Teledyne SP Devices社は、業界をリードするデータ取得および信号発生器を設計・製造するハイテク技術立国スウェーデンのボードメーカーです。特許取得済みのキャリブレーションロジック、最新のA/Dコンバータ、FPGAテクノロジを利用して、比類のない高いサンプリングレートと分解能の組み合わせを実現しています。製品は、さまざまなアプリケーション固有の機能と組み込みのリアルタイム信号処理機能を備えています。これにより、お客様はパフォーマンスのボトルネックを克服し、市場投入までの時間を短縮し、幅広いアプリケーション分野でシステムレベルの利点を提供できます。Teledyne SP Devices社製品は、分析機器、リモートセンシング、科学機器、医療画像処理などさまざまな業界で採用されています。
Teledyne Technologies社の計測器部門の一部として、SP Devices社はその技術アクセス、エンジニアリングの卓越性、および重要なノウハウを拡大し、それによって高性能ボードおよびシステムレベルソリューションの世界をリードする長期的サプライヤーとしての地位を強化しています。
- 関連資料
- 新製品カタログ2023
- 関連商品
-
- ADQ325G/2.5GHz 高速A/Dボード (PCIe)
- ADQ7DC10GHz A/D & FPGA 搭載 USB接続 高速A/Dボックス (PXIe/PCIe/MTCA/USB Box/10GbE Box)
- ADQ142GHz A/D & FPGA 搭載 USB接続 高速A/Dボックス (PXIe/PCIe/MTCA/USB Box/10GbE Box)
- ADQ1600TD1.6GHz A/D & FPGA 搭載 USB接続 高速A/Dボックス (USB Box/PXIe/PCIe/MTCA)
- Digitizer StudioTeledyne SP Devices社製品専用 計測・分析ソフトウェア

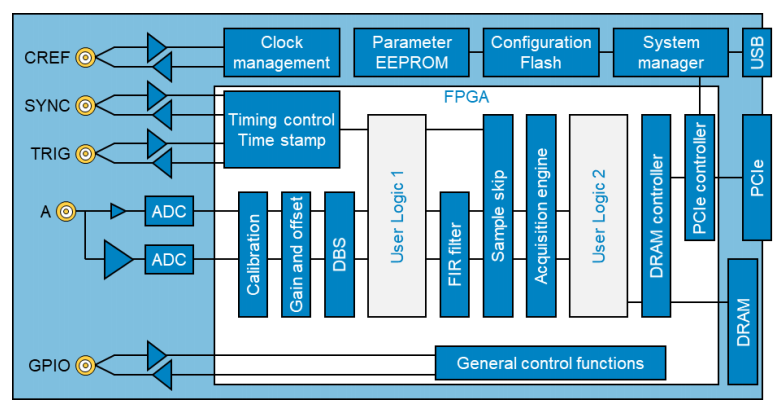

ブロック図
スペック
■ アナログ入力 | カップリング:DC (50Ω) アナログ帯域:DC~1GHz (-3dB) 帯域幅:1GHz コネクタ:SMA |
■ A/D | チャンネル数:1ch 分解能:12bit サンプリングレート:2.5 GSPS |
■ クロック | 内部クロックリファレンス:10MHz 内部クロックジェネレータ:2500MHz クロックリファレンス出力:10MHz 外部クロック:1000~2500MHz コネクタ:SMA |
■ メモリ | タイプ:SDRAM サイズ:8 GB |
■ フォームファクタ | PCI Express:Gen3, x8 |
■ 環境条件 | 動作温度:0 ~ +45℃ |
■ OS | Windows 10 Linux |
