A/D & D/A 搭載 FPGAボードModel 6350
4GHz A/D & 6.4GHz D/A 搭載 RFSoC (FPGAボード搭載) 耐環境ユニット (SFF)

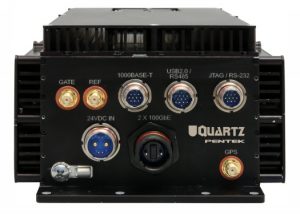

概要
Model 6350は、Zynq UltraScale+ RFSoC (4GHz AD & 6.4GHz DA + FPGA) FPGAボードを搭載した高性能のスモールフォームファクタシステムです。
RFSoCは、8chのRFクラスADコンバータおよびDAコンバータをZynqのマルチプロセッサーアーキテクチャーに統合し、シングルチップ上にマルチチャネルの高速データ変換および信号処理ソリューションを提供します。Model 6350は、過酷な環境で利用可能な高耐久性エンクロージャの完全なシステムにより、小さな設置面積でRFSoCパフォーマンスを提供します。Model 6350は、洗練されたクロックセクション、RF入出力用の低ノイズフロントエンド、16GBのDDR4メモリ、デュアル100Gigイーサネット接続をサポートするギガビットシリアル光インタフェース、オプションのGPSレシーバ、およびFPGAへの汎用I/O信号パスにより、RFSoCのオンチップリソースを補完します。動作温度は-20～+55℃に対応していますので過酷な搭載環境でのRFSoCの利用に最適です。
- 仕様
-
A/Dコンバータ 4GHz, 12bit, 8ch D/Aコンバータ 6.4GHz, 14bit, 8ch FPGA 1x Zynq UltraScale+ RFSoC ドライバ Linux タイプ ボックス（SFF） 温度範囲 -20 ～ +55℃（*コンダクションクール版） - 特徴
▮スモールフォームファクタ（SFF）の頑丈なエンクロージャ
▮ コンダクションクールをサポート
▮ IP67規格（防塵、防水）に適合した設計
▮ 密封型ミリタリグレードの丸形コネクタ採用
▮ Xilinx Zynq UltraScale+ RFSoCを搭載
▮ 16GB DDR4 SDRAM搭載
▮ オンボードGPSレシーバ
▮ 2ch 100GigイーサネットUDP光インタフェースオプション
▮ 開発用ファン冷却オプション- ▮ Pentek社の耐環境仕様レベル
- RFSoCとは
- RFSoCとはRF System On Chipの略で、8ch A/D及び8ch D/AとArm CPUコアを内蔵した
XilinxのFPGAデバイスです。Zynq UltraScale+のシリーズで、以前のシリーズZynq UltraScale+ MPSoCをベースにしています。MPSoCは、UltraScale+プログラマブルロジックに統合された最大4つのARM Cortex-A53アプリケーションプロセッサと2つのARM Cortex-R5リアルタイムプロセッサを含む、システムオンチップ（SoC）アーキテクチャです。このソリューションは、1つのICにFPGAのハードウェアプログラマビリティとプロセッサのソフトウェアプログラマビリティの柔軟性を提供します。
RFSoCはMPSoC基盤の上に構築され、プログラマブルデジタルダウンコンバータ（DDC）を装備した8chの4 GSPS 12ビットA/Dコンバータと、デジタルアップコンバータ（DUC）を装備した8chの6.4 GSPS 14ビットD/Aコンバータを内蔵しています。
- QUARTZファミリ製品概要
- ソフトウェア無線のパイオニア
Pentek社は、1986年に米国New Jerseyで設立された高速リアルタイム記録システム、データ取得とI/O、DSP (デジタル信号処理) および SDR (ソフトウェア無線) のリーディングサプライヤです。
30年以上にわたり、多くのミリタリプログラムや商用市場で顧客の要求を満たすボードとレコーディングシステムを設計および構築しており、ラボ向けおよび耐環境の高性能COTSボードと記録システムソリューションを提供しています。Pentek社の製品は、AMC、cPCI、FMC、PCIe、PMC、XMC、VME、VPX等の各種フォームファクタのボードレベル製品とポータブル、ラックマウント、SFF（スモールフォームファクタ）の記録システムを米国内で設計・製造しています。レーダー、通信、SIGINT、ビームフォーミング、ソフトウェア無線、SATCOM市場向けに広く供給しており、長期的な製品の可用性とライフサイクルサポートを提供します。
- 関連商品
-
- Model 59504GHz A/D & 6.4GHz D/A 搭載 Zynq UltraScale+ RFSoC FPGAボード (VPX)
- Model 5550SOSA準拠 4GHz A/D & 6.4GHz D/A 搭載 Zynq UltraScale+ RFSoC FPGAボード (VPX)
- Model 70504GHz A/D & 6.4GHz D/A 搭載 Zynq UltraScale+ RFSoC FPGAボード (PCIe)
- Model 60014GHz A/D & 6.4GHz D/A 搭載 Zynq UltraScale+ RFSoC FPGAボード (小型モジュール)
- Navigator BSPPENTEK社 JADE/QUARTZファミリ製品用 ボードサポートパッケージ (BSP)
- Navigator FDKPENTEK社 JADE/QUARTZファミリ製品用 FPGAデザインキット (FDK)
- Model RTR 2757100Gb Ethernet データレコーダ

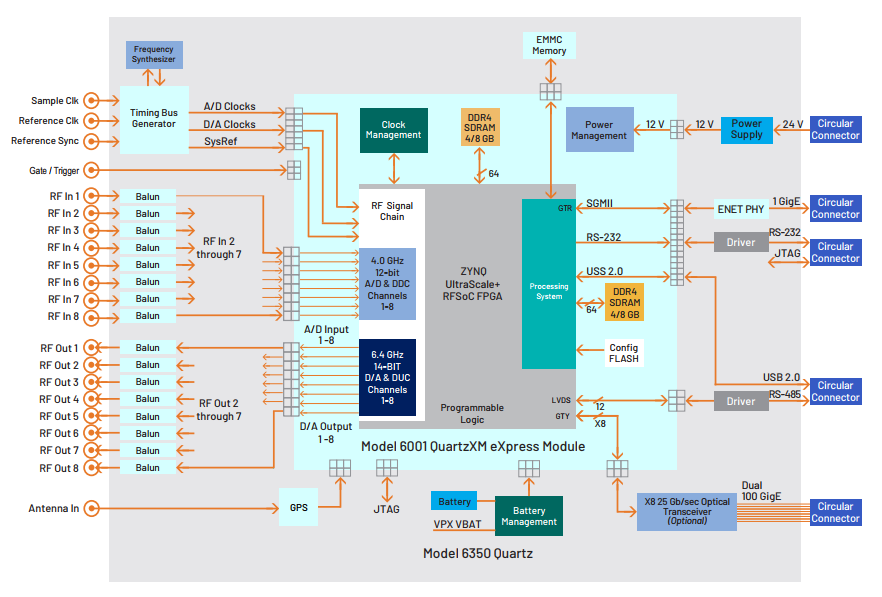

ブロック図
スペック
| ▮アナログ入力 | |
| チャンネル数 | 8ch |
| コネクタ | SMA (フロントパネル) |
| 入力タイプ | トランス結合 |
| トランスフォーマ | Mini-Circuits TCM1-83X+ |
| フルスケール | +8dBm (50Ω) |
| 3dBパスバンド | 10MHz~3700MHz |
| ▮A/Dコンバータ (FPGAに内蔵) | |
| チャンネル数 | 8ch |
| サンプリングレート | 4.0GHz |
| 分解能 | 12bit |
| ▮DDC (FPGAに内蔵) | |
| チャンネル数 | A/D毎に1ch |
| デシメーション | 1x, 2x, 4x, 8x |
| LOチューニング周波数・分解能 | 48bit, 0 ~ ƒs |
| フィルタ | 80% 通過帯域, 89dB 阻止帯域減衰 |
| ▮アナログ出力 | |
| チャンネル数 | 8ch |
| コネクタ | SMA (フロントパネル) |
| 出力タイプ | トランス結合 |
| トランスフォーマ | Mini-Circuits TCM1-83X+ |
| フルスケール | +4dBm (50Ω) |
| 3dBパスバンド | 10MHz~3700MHz |
| ▮D/Aコンバータ (FPGAに内蔵) | |
| チャンネル数 | 8ch |
| サンプリングレート | 6.4GHz |
| 分解能 | 14bit |
| ▮DUC (FPGAに内蔵) | |
| チャンネル数 | D/A毎に1ch |
| インターポレーション | 1x, 2x, 4x, 8x |
| LOチューニング周波数・分解能 | 48bit |
| フィルタ | 80% 通過帯域, 89dB 阻止帯域減衰 |
| ▮FPGA | |
| 標準 | Xilinx Zynq UltraScale+ RFSoC XCZU27DR |
| オプション | XCZU28DR |
| スピードグレード | -1 (標準), -2 (オプション) |
| ▮プロセッサ (FPGAに内蔵) | |
| ARM Cortex-A53 | 4 core, 1.5GHz |
| ARM Cortex-R5 | 2 core, 600MHz |
| ▮メモリ | |
| タイプ | DDR4 SDRAM |
| サイズ | 4GB (オプション: 8GB) |
| スピード | 1200MHz (2400MHz DDR) |
| タイプ | eMMC 64GB |
| ▮FPGA I/O | |
| オプティカル | 8x full duplex@28Gb/s |
| コネクタ | Glenair SuperNine Series (リアパネル) |
| プロトコル | 100GigE UDP (*工場インストール), その他ユーザプロトコルサポート |
| ▮JTAG | |
| コネクタ | Glenair Mighty Mouse Series (リアパネル) |
| ▮ソフトウェアサポート | |
| Linux | |
| ▮環境条件 | |
| オプション (L3) | Conduction Cool |
| 動作温度 | -20 ~ +55℃ |
| 保存温度 | -50 ~ +100℃ |
| 相対湿度 | 0 ~ 100% |
| ▮物理的仕様 | |
| 寸法 | 243.08(D) x 89.66(H) x 143.51(W) mm |
| 重量 | 8lbs (3.63kg) |
| ▮電源 | |
| 入力電圧 | +12~+28VDC (+24VDC nominal) |
| コネクタ | Glenair Mighty Mouse Series (リアパネル) |
| 消費電力 | 46.62W Max. |
