概要

画像をクリックすると拡大します。

SKY-DAQ-Cobraは、キーサイト社製M8100シリーズ専用の計測器用データレコーダです。 M8100シリーズに備わる高速光入出力インターフェースであるODI (Optical Data Interface)に対応しています。20GB/s (160Gbps) での機器間通信を実現しています。 5G通信や衛星通信、防衛や航空システムでの研究用途に最適です。

仕様

入力インタフェース	ODI規格（Optical Data Interface）
記録レート	20GB/s（最大）
ストレージ容量	192TB
OS	Windows
タイプ	4Uラックマウント

特徴

▮ キーサイト社製M8100シリーズ専用の高速データレコーダ
▮ M8100シリーズの高速光I/OインターフェースであるODI (Optical Data Interface) に対応
▮ 20GB/s (160Gbps) での機器間通信をサポート
▮ 最大容量192TBのNVME SSDを搭載可能
▮ 5G通信や衛星通信、防衛や航空システムでの研究用途に最適

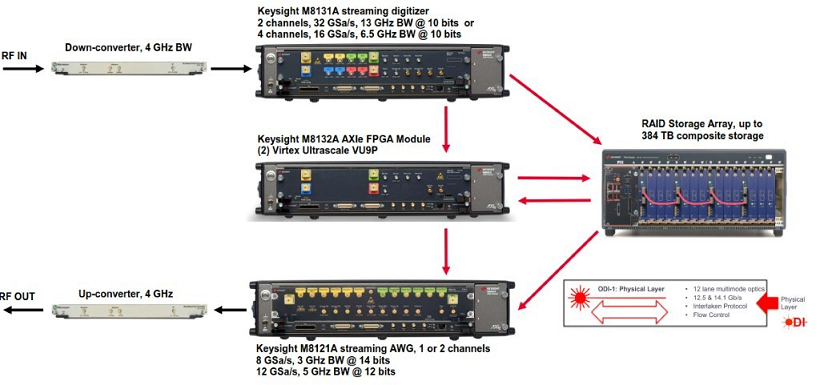

▮ 接続可能なキーサイト計測器：
◦ M8131A：2ch 32GS/s (4ch 16GS/s) 10bitデジタイザ
◦ M8132A：Virtex UltraScale デジタル信号処理プロセッサ
◦ M8121A：1ch 12GS/s (2ch 8GS/s) 12bit/14bitジェネレータ
▮ 4U 19インチラックマウントタイプ

超高速光インタフェース：ODI（Optical Data Interface）

Keysight, Conduant, Samtec, Guzikの４社が開発した超高速光インタフェース（Optical Data Interface）規格で、現在はAXIeコンソーシアムとVITAの業界団体により承認され標準規格となっています。簡単なプラグケーブル（MPO）を介して機器間を（電気的ではなく）光学的な通信で接続し、最大20GB/s（160Gbps）、ポート集約により最大80GB/s（640Gbps）の通信速度を実現します。物理レイヤにはInterakenプロトコルを利用。
SKY-DAQ-Cobraは超高速の光インタフェース（ODI）を採用しており最大20GByte/sでの連続記録を実現しています。





記録システムのスペシャリスト

Conduant社は、1996年にアメリカColoradoで設立されたリアルタイムの長時間デジタルレコーディングおよびプレイバックシステムを設計・製造している記録システムの専業メーカーです。
大量の高速データが生成される環境 (電波天文学、ビデオイメージング、レーダー、電波監視など) では、Conduant社製品はエラーのない記録と再生に優れています。 汎用データストレージ製品とは異なり、Conduant社の製品は、業界で比類のない、信頼性の高い持続的な性能を保証します。Conduant社のシステムは、科学研究、軍事、計測用途向けに設計されており、最も要求の厳しいデータ記録のニーズを満たすために、ソリューションを増やし続けています。また、温度、衝撃、振動などの極端な環境条件を必要とするクライアントのパフォーマンスを向上させるカスタム設計およびエンジニアリング サービスも提供しています。

関連資料

▪ MISH Tech Journal Vol.13 (P2～P4)「Cobra PXIe High Speed Recorder」
▪ 新製品カタログ2021

▪ Cobra PXIe High Speed Recorderプレゼンテーション
▪ 新製品カタログ2022

アプリケーション

AE10：20GB/sの光レコーダが高速データ記録・再生の障壁を打ち破る
AE53： データレコーダはタイムマシンです
AE54： Xilinx評価ボードとCobraレコーダの接続
