概要
SIR-4100は、最大40GHzのRF周波数に対応したマイクロ波 RFチューナ（レシーバ）です。
SIR-4100レシーバは、要求の厳しいマイクロ波信号モニタリングアプリケーション向けに設計されており、高度なRF/アナログアーキテクチャにより、高いダイナミックレンジと低スプリアスを実現しています。また、高速・高分解能のデジタルシグナルプロセッサにより、3.2kHzから1000MHzまでのIF帯域幅を選択することができます。VCOベースのPLLシンセサイザ構成内にダイレクト・デジタル・シンセサイザ(DDS)を搭載した先進的な周波数シンセサイザを採用したチューナブル・ローカル・オシレータ(LO)は位相ノイズが小さく抑えられています。
ELINT、RF計測、ブロードキャストおよびIARUモニタリング、電波準拠試験、方向探知システム(DF)、SATCOM、レーダー警報受信機(RWR)などのアプリケーションに適しています。
- 仕様
-
RF入力周波数 100MHz～40GHz 帯域幅 1000MHz タイプ 2U ラックマウント - 特徴
▮ 高いダイナミックレンジ
▮ 20Hzのチューニング分解能を備えた高速スイッチングシンセサイザー搭載
▮ 優れた位相ノイズ性能：<0.5°RMS
▮ 広帯域出力：1.8GHz CF出力、1000、500、200、100MHz BW
▮ IF出力：選択可能な帯域幅を備えた160MHz CF IF出力
▮ IF出力：3.2kHz～40MHzから選択可能なBWで再構成された70MHz IF出力
▮ 調整可能なしきい値による手動ゲイン制御
▮ 高度なフロントパネルグラフィカルディスプレイ
▮ Ethernet 10/100 Base-T、RS-232、RS-485サポート

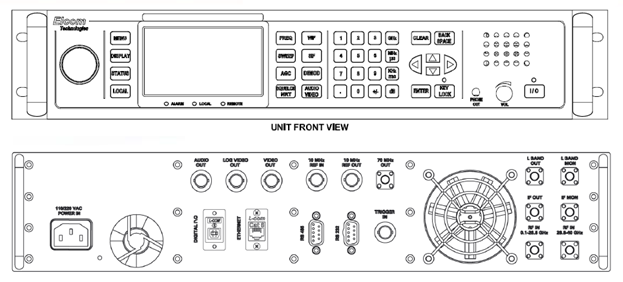

▮ 2U 19インチラックマウントタイプ
- RFの専業メーカー
FEI-Elcom Tech社は、さまざまなDRO(誘電体共振発振器)ベースのRF周波数を専門とする設計および製造会社として1995年に設立されました。
世界中のユーザが、Elcom社の低位相ノイズとスイッチング速度技術の優位性を認識し、複数の企業との一連の共同設計関係を通じて新しいDSP対応技術「FlxGen™製品」をSIGINTおよびSATCOM市場に導入してきました。 FEI-Elcom Tech社の製品は、RFアップ/ダウンコンバータ、RFレシーバ、合成信号発生器、ブロックコンバータ、フェーズロックDRO等であり、電子戦、レーダー、電磁環境シミュレータ、SIGINT、5Gワイヤレスなどのアプリケーションに利用されています。
FEI-Elcom Tech社の顧客は、航空宇宙防衛および商業市場の両方における業界リーダーであり、世界中の防衛部門や国防省にソリューションを提供するだけでなく、BAE, Northrop Grumman, Lockheed Martin, Boeing, Agilent Technologies, L3 Communications, General Dynamics, NAVAIR, Rockwell Collins, Raytheonなどのユーザに継続的な供給を続け信頼を得ています。
ブロック図
スペック
| ▮周波数 | |
| 周波数レンジ | 0.1 ~ 40.0GHz |
| チューニング分解能 | 20Hz |
| シンセサイザチューニング速度 | 50μsec |
| 周波数精度対温度 | < ±0.1PPM |
| 長期変化 | < 1PPM / 年 |
| 外部リファレンス入力 | 10MHz at 0±3dBm, Auto locking |
| 位相ノイズ (Typical) | 0.5°RMS (100Hz~10MHz) [< 26.5GHz] Offset 100Hz: -68dBc/Hz Offset 1KHz: -87dBc/Hz Offset 10KHz: -95dBc/Hz Offset 100KHz: -101dBc/Hz Offset 1MHz: -117dBc/Hz Offset 10MHz: -130dBc/Hz [26.5~40GHz] Offset 100Hz: -68dBc/Hz Offset 1KHz: -87dBc/Hz Offset 10KHz: -95dBc/Hz Offset 100KHz: -100dBc/Hz Offset 1MHz: -112dBc/Hz Offset 10MHz: -125dBc/Hz |
| ▮走査＆掃引 | |
| スイープモード | F1 ~ F2 at Selected Frequency Step |
| スイープレート | < 500μsec in-band |
| 滞留時間 | 0 ~ 60sec, 1秒ステップ又は取得停止まで |
| 閾値検出調整 | 1dB step, -15dBm ~ -150dBm at RF入力 |
| 外部トリガ | ストローブ入力 |
| ▮RFセクション | |
| 入力VSWR | 2.5 |
| RFプリセレクタ | 10バンド (GHz) |
| ノイズフィギュア (30dBゲイン) | 15dB Max (0.1-26.5GHz), 17dB Max (26.5-40GHz) |
| 最大入力レベル (絶対定格) | +20dBm (0.1-26.5GHz), +10dBm (26.5-40GHz) |
| 最大入力レベル (動作時) | -15dBm (20dBゲイン) |
| コンバージョンセンス | Non Inverting |
| RFゲイン変化 | ±1.5dB vs RF入力周波数レンジ |
| ▮ダイナミックレンジ | |
| リニアダイナミックレンジ | 80dB (1MHz BW) |
| イメージリジェクション | > -70dB |
| LO再放射 | < -80dBm at RF入力 |
| 入力IP3 | -5dBm@20dBゲイン |
| Input 1dB compression | -15dBm@20dBゲイン |
| インバンドスプリアス (キャリア依存, 30dBゲイン, -15dBm出力レベル) | -60dBc typical, -50dBc max |
| 内部発生 (20dBゲイン) | -85dBm typical, -75dBm max |
| ▮広帯域 Lバンド出力 | |
| 中心周波数 | 1.8GHz |
| 帯域幅 (3dB) | 1000MHz, 500MHz, 200MHz, 100MHz 選択 (2-40GHz) 200MHz (1.33-2GHz) 100MHz (0.1-1.33GHz) |
| RF to IFゲイン | 30dB |
| ゲインリップル (80% IF帯域以上) | ±2dB (Typ), ±2.4dB (Max) 0.1-40GHz |
| ゲインスロープ (80% IF帯域以上) | < 2.5dB |
| 群遅延変化 | 3nsec max over 80% of 3dB BW (1000MHz, 500MHz BW) |
| マニュアルゲインコントロール | 0-30dB調整可, 1dB 分解能 |
| オートゲインコントロール (AGC) | 無し |
| インピーダンス | 50Ω |
| VSWR | 2：1 Max. |
| 広帯域信号モニタ | -20dBc Typical |
| ▮IF出力 | |
| 周波数 | 160MHz |
| 帯域幅 (3dB) | 1, 5, 10, 20, 40, 80MHz 選択可 |
| ゲインフラットネス (80% IF帯域以上) | ±0.8dB (Typ.), ±1.2dB (Max.) |
| RF to IFゲイン | 30dB |
| マニュアルゲインコントロール | 0~30dB選択可, 1dB Resolution |
| オートゲインコントロール (AGC) | 無し |
| オーバードライブ保護レベル | +5dBm |
| IF出力インピーダンス | 50Ω |
| VSWR | 2:1 Max. |
| IF信号モニタ | -20dBc Typical |
| ▮70MHz RECONSTRUCTED IF出力 | |
| 帯域幅 (3dB) | 3.2kHz, 6.4kHz, 10kHz, 15kHz, 20kHz, 30kHz, 50kHz, 100kHz, 200kHz, 300kHz, 400kHz, 800kHz, 1MHz, 2MHz, 5MHz, 10MHz, 20MHz, 40MHz |
| 群遅延 | 3.2kHz~40MHz IF BWのリニア位相FIR設計 |
| ゲインフラットネス (80% IF帯域以上) | ±0.4dB (Typ.), ±0.6dB (Max.) |
| マニュアルゲインコントロール | 0~90dB選択可, 1dB Resolution |
| オートゲインコントロール (AGC) | 90dBレンジ, Fast Attack, Programmed Decay Fast Attack: 2msec for 45dB change, 2msec During Sweep or Scan Decay Time: Programmed from 1msec to 1second IF Output Level: Programmed from -20dBm to +5dBm, 1dB Step |
| 出力コンプレッションレベル | +5dBm |
| ▮環境特性 | |
| 動作温度 | 0 ~ +50℃ |
| 非動作温度 | -30 ~ +85℃ |
| 相対湿度 | 最大95% *結露なきこと |
| 高度 | 10,000 ft |
| EMI | MIL-STD-461C, CE03 及び RE02 |
| 衝撃 | MIL-STD-810E, method 516.4, Procedure VI |
| 振動 | MIL-STD-810E, method 514.4, Procedure I |
| 電源 | 95-265VAC, 47-63Hz, 180W(40GHz), 150W(18GHz) |
| ▮メカニカル | |
| サイズ | 19″ 2Uラックマウント (3.5″ H x 23″ D x 17″ W) |
| 質量 | 35ポンド (15.87kg) |
