A/DボードXRM2-ADC-D3/1G5

1.5GHz 高速A/D ボード (XRM2)

概要

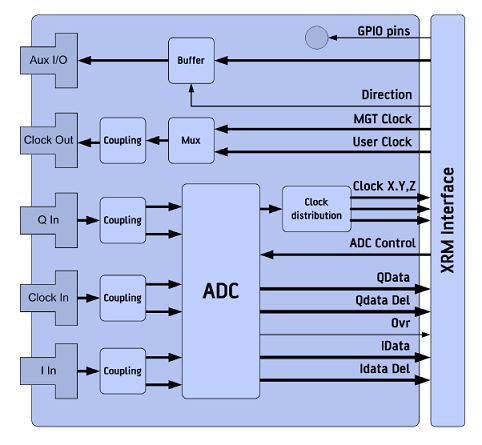

XRM2-ADC-D3/1G5は、1.5GHz 8bit 2ch の ADコンバータを搭載した XRM2タイプの A/Dボードです。 XRM2モジュールはAlpha Data社製FPGAボードに搭載して使用することができます。トリガ信号のほか AUX ディジタル信号端子があり、いずれも入出力の方向の制御ができますので、アナログ入力だけでなく、外部機器の制御にも応用が可能です。
仕様
A/Dコンバータ 1.5GHz, 8bit, 2ch
タイプ XRM2
特徴
❖ 2ch, 8bit, 1.5Gsps ADコンバータ搭載
❖ 外部クロック入力サポート
❖ ADCの温度モニタリングサポート
XRM2対応 FPGAボード
XRM2モジュールの搭載ADA-VPX3-KU1:XRM2対応 Kintex UltraScale FPGAボード (3U VPX)
ADA-VPX3-7K1:XRM2対応 Kintex-7 FPGA ボード (3U VPX)
ADA-VPX3-7V1:XRM2対応 Virtex-7 FPGA ボード (3U VPX)
ADM-XRC-7K1-PCIe:XRM2対応 Kintex-7 FPGAボード (PCIe)
ADM-XRC-7V1-PCIe:XRM2対応 Virtex-7 FPGAボード (PCIe)
ADM-XRC-KU1:XRM2対応 Kintex UltraScale FPGAボード (XMC)
ADM-XRC-7K1:XRM2対応 Kintex-7 FPGAボード (XMC)
ADM-XRC-7V1:XRM2対応 Virtex-7 FPGAボード (XMC)
ADM-XRC-7Z1:XRM2対応 Zynq FPGA ボード (XMC)
関連商品

スペック

■ アナログ入力 入力レンジ:レンジ1:±435mV, レンジ2:±325mV
コネクタ:SMA(標準)
■ A/Dコンバータ サンプリングレート:1.5GHz
分解能:8bit
チャンネル数:2ch
■ その他I/O 外部クロック、AUX
■ 環境条件 動作温度:0 ~ +55℃
■ フォームファクタ XRM2
