組込み向けFPGAボードADA-VPX3-7V1

XRM2対応 Virtex-7 FPGA ボード (3U VPX)

概要

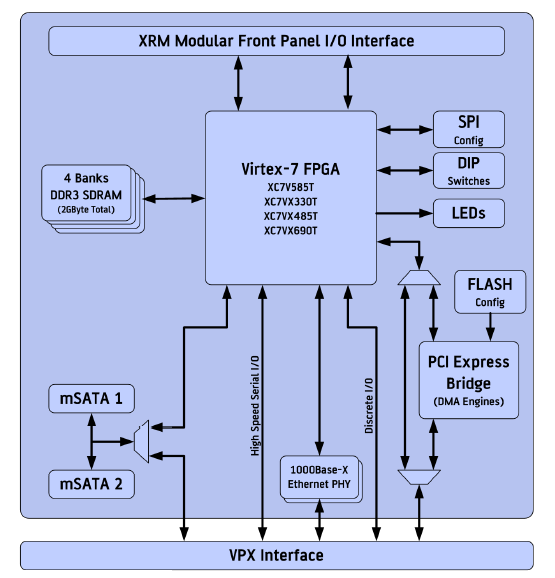

ADA-VPX3-7V1は、Virtex-7 FPGA を搭載した 3U VPXタイプの FPGA ボードです。 FPGAは XC7V585T, XC7VX330T, XC7VX485T, XC7VX690Tから選択することができます。PCI Express ブリッジをバイパスすることで、FPGAから Gen2 x8エンドポイントにダイレクトに接続することが可能です。XRM2サイトを1つ用意しており、A/D, D/A, DIOなどの各種 XRM I/Oボードを搭載することができます。
仕様
FPGA 1x Virtex-7
拡張サイト 1x XRM2
ドライバ Windows, Linux, VxWorks
タイプ 3U VPX
温度範囲 -40 ~ +70℃ (Conduction Cool)
特徴
▮ XRM2 I/Oインターフェイスサポート
▮ 2x PCI Expressコア(Gen2またはGen3-FPGAに依存)
▮ Xilinx Virtex-7:XC7V585T搭載
▮ 4x SDRAM 512MB DDR3-1600
▮ BPI 512MBitフラッシュメモリ
▮ 外部JTAGコネクタ
▮ 3U VPXフォームファクタ(OpenVPX準拠)
▮ エアクールおよびコンダクションクールサポート
XRM2 I/Oボード
XRM2モジュールの搭載搭載するI/Oボードを以下のリストから選択できます。
XRM2-ADC-D3/1G5:1.5GHz 高速A/D
XRM2-ADC-D2/125:125MHz A/D
XRM2-ADC-D6/250:250MHz 高速A/D
XRM2-ADC-Q8/250:250MHz 高速A/D
XRM2-ADC-D10/250:250MHz 高速A/D
XRM2-ADC-S11:2GHz 高速A/D
XRM2-DA5:3GHz A/D & 2.5GHz D/A
XRM2-ADC-S4/3G:3GHz 高速A/D
XRM2-ADC-D7/500:500MHz 高速A/D
XRM2-ADC-D9/500:500MHz 高速A/D
XRM2-DAC-D4/1G:1GHz 高速D/A
XRM2-DA5:3GHz A/D & 2.5GHz D/A
XRM2-CLINK-MINI:CameraLink インタフェース
XRM2-CLINK-GIGE:CameraLink & Gigabit Ethernet I/O
XRM2-CLINK-MINI-RX:CameraLink インタフェース
XRM2-CLINK-R-GIGE:CameraLink & Gigabit Ethernet I/O
XRM2-COAXPRESS:CoaXPress インタフェース
XRM2-FPDP:FPDP インタフェース
XRM2-IO146:デジタルI/O(146ch)
XRM2-IO146-Rocket:高速シリアル通信対応 デジタルI/O(146ch)
XRM2-IO34:SCSI-2コネクタ デジタルI/O
XRM2-FCN:FCN コネクタ 高速シリアル I/O
XRM2-HSSDC2A:HSSDC2 搭載 高速シリアルインタフェース
XRM2-OPT:光トランシーバー搭載 I/O
XRM2-RS485:RS485 トランシーバ
エジンバラのハイテク企業
alpha-dataAlpha Data社は、1993年に英スコットランドのエジンバラで設立されました。
コンピュータ集約型アプリケーションに最先端のソリューションを提供するために設立され、同社の高度なスキルを持つエンジニアリングチームは、Xilinxの最新デバイスに基づく信頼性の高い最先端の製品を世界中のユーザに提供しています。Xilinx社とのパートナーシップにより、最新のシリコンをいち早く採用することが可能になり、ハードウェア、ソフトウェア、専門知識を提供して市場投入までの時間を短縮します。
30年以上の技術的資産とハードウェアを航空宇宙産業に提供してきた幅広い経験を持つAlpha Data社は、現在その技術的専門知識を基にスペース市場向けの耐久性と耐放射線性を備えたコンポーネントを開発しています。
関連商品

スペック

フロントI/O XRM2拡張サイト
ホストインタフェース PCI Express Gen2 x4
FPGA Virtex-7 : V585T, VX330T, VX485T, VX690Tから選択
オンボードメモリ 2GByte DDR3 SDRAM
リアI/O P1
ソフトウェア Windows, Linux, VxWorksドライバ
動作温度 0 ~ +55℃ (*コンダクションクールオプションあり)
フォームファクタ 3U VPX
