概要

画像をクリックすると拡大します。

メーカーホームページ

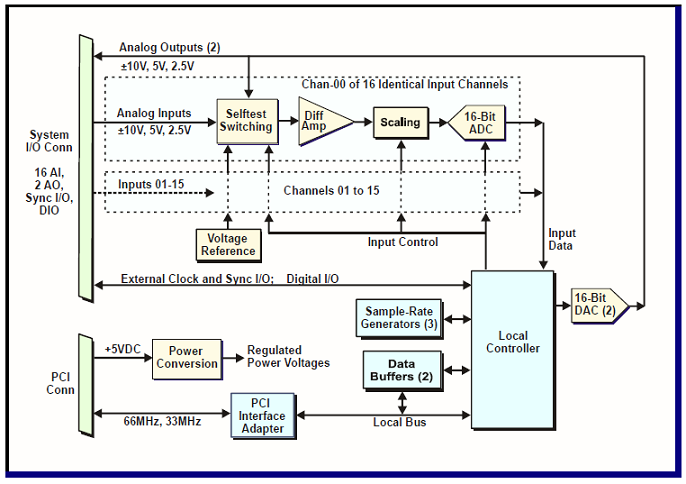

16AISS16AO2は、16ch 16bit 1MHz の ADコンバータ と 2ch 16bit 1MHz の DAコンバータ を搭載した同時サンプリング対応のA/D・D/Aボードです。 1chあたり最大1Mサンプル/秒の速度で16チャネルを同時にADサンプリングしてデジタル化し、ADデータは256Kサンプル FIFOバッファを介してPCIバスに転送できます。ADサンプリングは1～16チャンネルのグループで制御することができ、ADサンプリングクロックは内部レートジェネレータまたはソフトウェアまたは外部ソースから生成することができます。バーストおよび連続サンプリングモードの両方がサポートされており、入力レンジは±10V、±5V、±2.5Vのソフトウェア選択が可能です。入力は2つのチャンネルグループに分割され、それぞれのグループに割り当てられる独立したソフトウェア制御範囲があります。 2chの出力チャネルは、入力レンジとは無関係に±2.5V、±5V、±10Vのソフトウェア選択出力範囲を提供します。 出力は、2つの専用制御レジスタを介して直接アクセスするか、または波形生成のために256KサンプルのFIFOバッファを介してアクセスします。 ご利用になるハードウェア環境に合わせて、PCIe(x1)、PCI、PMC、3U cPCI、PC104の各フォームファクタが選べます。

仕様

A/Dコンバータ	1MHz, 16bit, 16ch
D/Aコンバータ	1MHz, 16bit, 2ch
ドライバ	Windows, Linux
タイプ	PCIe / PCI / PMC / 3U cPCI / PC104

特徴

▮ 16ch, 16bit, 1MHz ADコンバータを搭載した差動アナログ入力
▮ 2ch, 16bit, 1MHz DAコンバータを搭載したアナログ出力
▮ ダイレクトまたはFIFOバッファアクセス選択可能
▮ データストリーミング用又はサーキュラーバッファ用として構成可能
▮ アナログ入出力レンジ：±10V, ±5V, ±2.5V（ソフトウェア選択可能）
▮ 256Kサンプルの入出力FIFOバッファメモリ搭載
▮ クロック入出力サポート
▮ マルチボードのためのハードウェアクロックと同期I/O
▮ DMAエンジン搭載
▮ 内部レートジェネレーター、ソフトウェアクロッキング、または外部タイミング制御
▮ 3つの独立した24bit分周器
▮ オートキャリブレーション機能内蔵
▮ 6つの双方向デジタルI/Oライン
▮ 66MHz, 32bit PCIサポート
▮ EMIシールドサポート

ブレイクアウトインタフェースモジュール（オプション）

信号の入出力用としてブレイクアウトインタフェースモジュールを提供しています。高密度コネクタと高品質のバネ式端子ブロックにより、コンパクトで信頼性の高い信号入出力が可能です。標準の DINレール固定具に取り付けることができます。端子ブロックは 18-26 AWGワイヤを接続できます。ケーブルを作成する前の試験用として最適です。





MADE IN USA 【航空宇宙産業都市Huntsvilleの組込みボードプロバイダ】

General Standards社は、1990年に米アラバマ州Huntsvilleで設立された組込み市場向けのI/Oボードプロバイダです。PMC、PCI、VME、PC/104、cPCI などのさまざまなフォームファクタで、最高性能のアナログI/O、デジタルI/O、およびシリアルI/O 製品を開発および製造しています。
General Standards社の製品は、防衛産業、航空宇宙、民間企業、研究所、大学などさまざまな分野で広く利用されており、ラボユーズの温度環境から過酷な温度環境までサポートすることができます。
